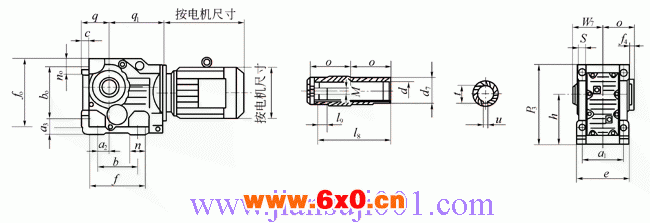

JTKA127-JTKA157轴装（空心轴）外形安装尺寸
型号 | a1 | a2 | a3 | b | b0 | c | e | f | f0 | f4 | h | n | n0 | o | p3 | q | q1 | s | w7 | d | d7 | l8 | l9 | t | u | M |
JTKA127 | 330 | 115 | 110 | 350 | 420 | 45 | 400 | 440 | 526 | 2.5 | 375 | 100 | 111 | 205 | 592 | 225 | 390 | 39 | 208 | 100H7 | 135 | 373 | 38 | 106.4 | 28 | M24 |
JTKA157 | 420 | 140 | 130 | 380 | 500 | 50 | 500 | 480 | 634 | 0 | 450 | 100 | 130 | 250 | 705 | 280 | 426 | 39 | 253 | 120H7 | 155 | 460 | 36 | 127.4 | 32 | M24 |
