FAF37、FAF47、FAF67、FAF77、FAF87、FAF97、FAF107、FAF127系列平行轴斜齿轮减速机外形及安装尺寸

来源：网络  作者：网络转载   2019-10-01 阅读：146

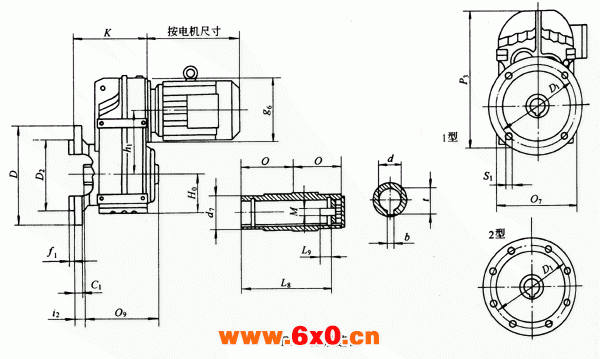

FAF系列平行轴斜齿轮减速机外形及安装尺寸

F系列平行轴斜齿轮减速机

FAF型减速器主要尺寸                                /mm
型号
D
D2
(H7)
C1
D1
f1
K
g6
h1
i2
O
O7
O9
P3
S1
H0
d
d7
L8
L9
t
b
M
备注
FAF37
160
110
10
130
3.5
165
120
112
24
60
169
123
252
9
74
30H7
45
105
17
33.3
8
M10
1型
FAF47
200
130
12
165
3.5
195
120
128.1
24.5
75
180
153
272
9
80
35H7
50
130
22
38.3
10
M12
1型
FAF67
250
180
15
215
4
250
160
159.5
22
90
217
184
343
13.5
97
40H7
55
156
29
43.3
12
M16
1型
FAF77
300
230
16
265
4
285
200
200
37
105
279
213
426
13.5
121
50H7
70
183
32
53.8
14
M16
1型
FAF87
350
250
18
300
5
340
250
246.7
30
120
330
243
531
18
152
60H7
85
210
36
64.4
18
M20
1型
FAF97
450
350
22
400
5
400
300
285
41.5
150
400
303
623
18
178
70H7
95
270
34
74.9
20
M20
2型
FAF107
450
350
22
400
5
440
350
332.4
41
175
450
353
717
18
200
90H7
120
310
40
95.4
25
M24
2型
FAF127
550
450
25
500
5
510
450
382.6
51
205
530
410
856
18
236
100H7
140
370
38
106.4
28
M24
2型
