型式与尺寸

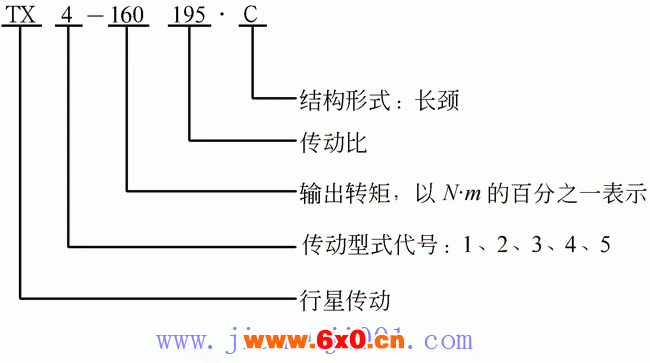

1.标记示例
2.规格及主要技术参数，见下表。
规格 | 输入转速（r/min） | 额定输出转矩（N·m） |
TX-25 | 1500 | 2500 |
TX-40 | 4000 | |
TX-63 | 6300 | |
TX-80 | 8000 | |
TX-100 | 10000 | |
TX-160 | 16000 | |
TX-250 | 25000 |
3.减速比见下表。
规格 | 减速比 |
TX1 | 6，7.5，8 |
TX2 | 10，11.2，12.5，14，16，18，20，22.4，28，31.5 |
TX3 | 36，45，54，56，64 |
TX4 | 63，71，80，90，100，112，125，135，140，157，160，180，195 |
TX5 | 140，145 |

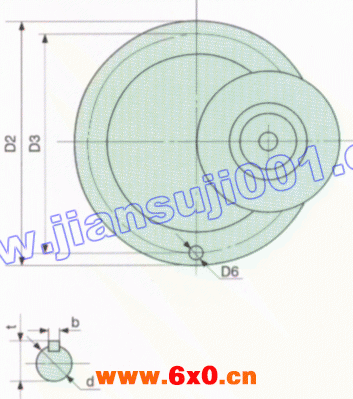

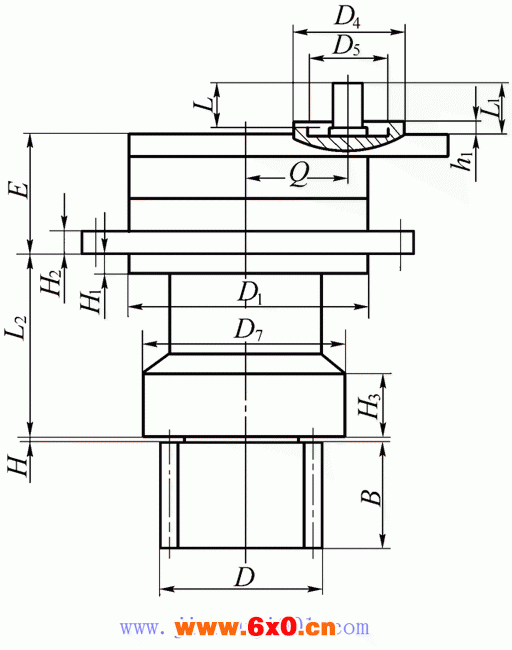

4.外形及安装尺寸，见下图及下表。
TX系列行星齿轮减速器型式与尺寸
mm
规格 | D1(h7) | D2 | D3 | D4(H7) | D5(H7) | D6 | H | H1 | H2 | D7(h7) |
TX4-25 | 200 | 280 | 250 | 76 | 60 | 12-φ14 | 5 | 15 | 20 | 170 |
TX4-40 | 260 | 320 | 290 | 85 | 60 | 24-φ14 | 5 | 15 | 25 | 176 |
TX4-63 | 260 | 320 | 290 | 85 | 60 | 24-φ14 | 5 | 15 | 25 | 200 |
TX4-80 | 295 | 370 | 340 | 85 | 60 | 24-φ18 | 25 | 20 | 30 | 220 |
TX4-100 | 330 | 420 | 380 | / | 170 | 24-φ18 | 12 | 20 | 30 | 260 |
TX4-160 | 415 | 500 | 465 | 260 | 180 | 24-φ18 | 25 | 20 | 30 | 280 |
mm
规格 | H3 | L2 | Dmax | B | E | a | d(k6) | b | t | h1 | L | L1 |
TX4-25 | 55 | 200 | 120 | 90 | 204 | 82 | 20 | 6 | 22.5 | 4 | 47 | 44 |
TX4-40 | 66 | 230 | 150 | 80 | 212 | 102 | 25 | 8 | 28 | 5.5 | 43 | 48 |
TX4-63 | 70 | 230 | 150 | 90 | 212 | 102 | 25 | 8 | 28 | 5.5 | 43 | 48 |
TX4-80 | 70 | 315 | 168 | 85 | 290 | 102 | 25 | 8 | 28 | 5 | 47 | 52 |
TX4-100 | 60 | 315 | 184 | 90 | 345 | 124 | 30 | 8 | 33 | / | 46 | 40 |
TX4-160 | 100 | 550 | 210 | 110 | 364 | 155 | 42 | 12 | 45 | 10 | 57 | 57 |
5.传动型式简图见下图。
TX系列行星齿轮减速器型式与尺寸
