JP系列行星减速机附件、单侧扭矩支撑臂

来源：网络作者：网络转载 2019-10-01 阅读：836

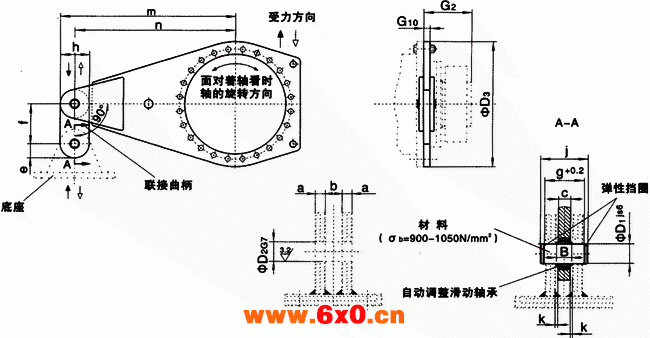

JP系列行星减速器附件、单侧扭矩支撑臂

JP系列行星减速器

机座号	输出扭矩 T_2N （N.m）	D₁ js6	D₂ _G7	D₃	G₂	G₁₀	a min	b	B 1)	c	e	f	g_±0.2	h	j	间隙 K	m	n	滑动轴承内径	重量
9 10 11	22000 31000 42000	30 35 40		440 485 540	465 174 204	25 30 30	15 15 18	25 30 30	22 25 28	18 20 22	50 52.5 65	140 140 160	59.5 64.5 70.5	100 105 130	70 75 85	3.5 5 4	605 667.5 750	555 615 685	30 35 40	38 51 82
12 13 14	60000 83000 117000	40 45 50		620 665 740	224 241 278	30 35 40	18 20 20	30 35 40	28 32 35	22 25 30	65 72.5 72.5	160 180 200	70.5 79.5 85	130 145 145	85 95 100	4 5 5	850 912.5 1012.5	785 840 910	40 45 50	85 113 145
16 17 18	160000 202000 244000	60 60 70		790 915 955	285 294 303	50 50 55	25 25 30	50 50 55	44 44 49	35 35 40	77.5 85 105	240 240 280	105 105 120	155 170 210	120 120 135	7.5 7.5 7.5	1077.5 1250 1315	1000 1165 1210	60 60 70	206 274 365
19 20 21	295000 354000 392000	80 80 80		1005 1005 1140	327.5 327.5 354	60 60 60	30 30 30	60 60 60	55 55 55	45 45 45	105 105 113	320 320 320	125 125 125	210 210 225	145 145 145	7.5 7.5 7.5	1405 1405 1562.5	1300 1300 1450	80 80 80	423 423 530
22 23 24	450000 513000 592000	80 90 90		1140 1235 1235	354 380 380	60 65 65	30 30 30	60 65 65	55 60 60	45 50 50	113 125 125	320 360 360	125 130 130	225 250 250	145 150 150	7.5 7.5 7.5	1562.5 1700 1700	1450 1575 1575	80 90 90	530 665 665
25 26 27	684000 763000 852000	100 100 110		1350 1350 1490	407 407 453	75 75 75	35 35 35	75 75 75	70 70 70	55 55 55	138 138 150	400 400 440	150 150 150	275 275 300	170 170 175	10 10 10	1857.5 1857.5 2050	1720 1720 1900	100 100 110	940 940 1120
28 29 30	950000 1060000 1200000	110 110 110		1490 1600 1600	453 483 483	75 75 75	35 35 35	75 75 75	70 70 70	55 55 55	150 158 158	440 440 440	150 150 150	300 315 315	175 175 175	10 10 10	2050 2192.5 2192.5	1900 2035 2035	110 110 110	1120 1260 1260
31～36	根据用户要求供货

1）公称尺寸B=22-35，公差-0.12

公称尺寸B=44-55，公差-0.15

公称尺寸B=60-70，公差-0.20
