JP系列行星齿轮减速机安装尺寸（型号：JP3KAZ 规格：9..30）

来源：网络作者：网络转载 2019-10-01 阅读：638

JP系列行星减速器型号：JP3KAZ规格：9..30

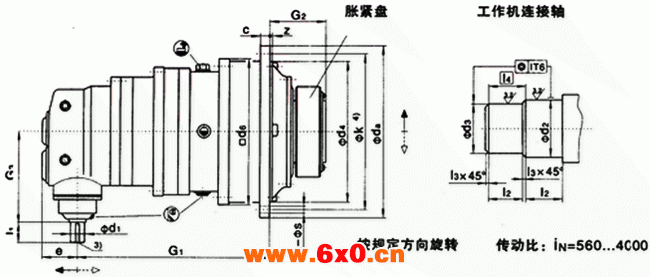

JP系列行星齿轮减速器安装尺寸

行星齿轮减速机，JP系列行星齿轮减速器安装尺寸

JP3KAZ 机座号	额定输出扭矩 T_2N (N.m)	输入轴尺寸				工作机连接轴					c	d_a	d₄ h₇	d₆	e	G₁	G₂	G₃	K	Z	法兰孔		2) 重量 (kg)	油量 (1)
		i_N≥90		i_N≥100		5) d₂ g₆	5) d₃ g₆	l₂	l₃	l₄											孔径 S	数量 n
		1) d₁	l₁	1) d₁	l₁	5) d₂ g₆	5) d₃ g₆	l₂	l₃	l₄											孔径 S	数量 n
9 10 11	22000 31000 42000	30 30 30	70 70 70	25 25 25	60 60 60	120 130 140	115 125 135	65 70 82.5	2.5 2.5 2.5	67.5 72.5 85	24 28 32	428 472 525	350 394 425	356 400 436	119 119 119	456 476 507	165 174 204	320 320 320	388 436 485	6_±1.5 8_±1.5 8_±1.5	18 18 22	24 28 20	159 215 310	7 9 15
12 13 14	60000 83000 117000	30 30 30	70 70 70	25 25 25	60 60 60	160 180 210	155 175 205	90 95 105	2.5 2.5 2.5	92.5 97.5 107.5	34 39 42	605 645 720	495 535 610	510 554 629	119 119 119	521 579 602	224 241 278	320 320 320	555 595 665	9_±1.5 11_±1.5 9	26 26 26	20 24 32	470 595 890	20 21 33
16 17 18	160000 202000 244000	35 35 45	80 80 100	28 28 35	60 60 80	230 250 260	225 245 255	110 120 120	2.5 2.5 2.5	112.5 122.5 122.5	44 50 50	770 895 930	660 750 785	680 775 815	137 137 172	693 719 818	285 294 303	375 375 445	715 830 865	10 10 10	26 33 33	36 24 32	1137 1660 2100	42 60 70
19 20 21	295000 354000 392000	45 45 45	100 100 100	35 35 35	80 80 80	280 300 310	275 295 305	135 135 152	2.5 2.5 2.5	137.5 137.5 154.5	56 56 62	980 980 1115	840 840 935	870 870 960	172 172 172	841 841 897.5	327.5 327.5 354	445 445 445	915 915 1025	12 12 24	33 33 39	36 36 32	2200 2300 2930	85 75 115
22 23 24	450000 513000 592000	45 55 55	100 110 110	35 40 40	80 100 100	330 350 360	325 345 355	152 164 164	2.5 2.5 2.5	154.5 166.5 166.5	62 68 68	1115 1210 1210	935 1025 1025	960 1056 1056	172 194 194	897.5 1003 1003	354 380 380	445 520 520	1025 1120 1120	24 28 28	39 39 39	32 36 36	3100 3800 4300	105 155 135
25 26 27	684000 763000 852000	55 55 70	110 110 135	40 40 50	100 100 110	380 400 430	375 395 425	180 180 191	2.5 2.5 2.5	182.5 182.5 193.5	74 74 81	1320 1320 1460	1115 1115 1215	1150 1150 1248	194 194 240	1065 1065 1205.5	407 407 453	520 520 615	1220 1220 1345	29 29 31	45 45 52	36 36 32	5250 5660 6680	195 170 250
28 29 30	950000 1060000 1200000	70 70 70	135 135 135	50 50 50	110 110 110	450 460 480	445 450 470	191 197.5 197.5	2.5 5 5	193.5 202.5 202.5	81 87 87	1460 1565 1565	1215 1320 1320	1248 1355 1355	240 240 240	1205.5 1252.5 1252.5	453 483 483	615 615 615	1345 1450 1450	31 34 34	52 52 52	32 36 36	7180 8500 9070	220 310 280
31-36	根据用户要求供货

1）当d1≤100时公差为m6，当d1>100时公差为n6

2）不含胀紧盘与润滑油的重量

3）当尺寸≤160时公差为h6
