JP系列行星减速器型号与标记
 | |

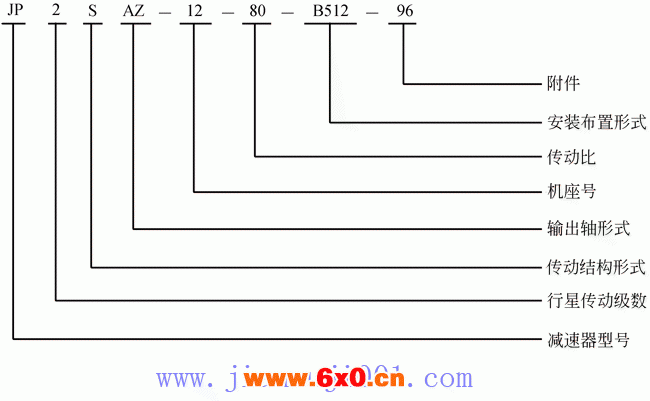

型号说明 | 上侧说明 |
减速器类型： JP系列行星减速器 | JP系列行星减速器 |
行星传动级数： 2二级传动 3三级传动 | 二级行星传动 |
传动结构形式： N标准型 L带直交轴传动 S带平行轴传动 K带直交轴、平行轴传动 | 带平行轴传动 |
输出轴形式： AZ胀紧盘空心轴 AH渐开线花键空心轴 BS平键实心轴 BH渐开线花键实心轴 | 胀紧盘空心轴输出 |
机座号： 9-36 | 12号机座号 |
传动比： | 公称传动比iN=80 |
安装布置形式： B500-B556 水平 V100-V130 立式（低速轴向下） V300-V330 立式（低速轴向上） | 安装布置形式为B512 水平安装输入轴在右边 |
带直交轴传动输入轴旋转方向 代号（面对输入轴方向看）： CW 顺时针 CCW逆时针 其它省略 | 平行轴传动省略 |
附件： 99 无附件 96减速器底座 70电机钟型支座（输入） 71电机托架 72电机支架 73摆动底座 74钟形支座（输入） 75扭矩支撑臂（一侧） 76扭矩支撑臂（二侧） 77扭力轴支撑 | 带减速器底座 |
