型号规格
1、代号

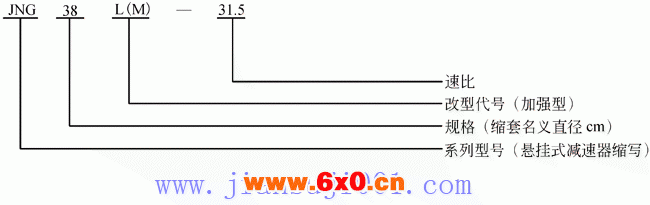

JNG系列减速器的型号规格表示如下：
2、规格参数
减速器型号规格 | 传动比 | 辊压机型号规格（直径/宽度） | 电机功率（KW）（8级电机） |
JNG22-31.5 | 31.5 | HFC80-20 | 75KW |
JNG23L-25 JNG23L-28 | 25 28 | HFCG80-20 | 96KW 90KW |
JNG28M-28 JNG28M-31.5 | 28 31.5 | HFCG100-35 | 160KW 132KW |
JNG38-31.5 JNG38L-31.5 JNGM38-41 | 31.5 31.5 41 | HFCG120-40 HFCG120-45 HFCG120-60 | 220KW 220KW 275KW |
JNG48-36.5 JNG48-45 | 36.5 45 | HFCG140-65 | 500KW 400KW |
3、减速器的外形及安装尺寸见下图及表一
JNG型辊压机行星齿轮减速器型号规格
表一
型号规格 | 外形 | 高速轴 | 低速轴 | 重量 | ||||||||
L | D | d(m6) | L | b(N9) | t | D1 | D2 | D3 | L1 | L2 | （Kg） | |
JNG22 | 960 | 680 | 50 | 85 | 14 | 54 | 220 | 170 | 166 | 180 | 125 | 800 |
JNG23L | 1172 | 760 | 75 | 105 | 20 | 79.5 | 230 | 180 | 175 | 236.5 | 107.5 | 1000 |
JNG28M | 1284 | 960 | 85 | 125 | 22 | 90 | 280 | 220 | 215 | 220 | 110 | 2100 |
JNG38 JNG38L | 1646 | 1100 | 100 | 210 | 28 | 106 | 380 | 300 | 295 | 290 | 140 | 2950 |
JNGM38 | 3500 | |||||||||||
JNG48 | 1920 | 1220 | 130 | 210 | 32 | 137 | 480 | 390 | 385 | 330 | 165 | 5000 |
型号规格 | 安装尺寸 | 油量（Kg）/台 | 备注 | |||||||||
B | B1 | B2 | B4 | L1 | L2 | H | h | d1 | d2(H7) | |||
JNG22 | 560 | 460 | 50 | 105 | 160 | 74 | 70 | 41 | 30 | 可根据需 要定制循 环润滑冷 却装置 | ||
JNG23L | 600 | 480 | 54 | 135 | 210 | 125 | 80 | 5 | 51 | 70 | 40 | |
JNG28M | 800 | 680 | 78 | 130 | 237 | 140 | 100 | 5 | 51 | 70 | 45 | |
JNG38 | 50 | 采用循环 冷却装置 或稀油站 | ||||||||||
JNGL38 | 890 | 710 | 85 | 200 | 250 | 140 | 150 | 5 | 81.2 | 100 | ||
JNGM38 | 70 | |||||||||||
JNG48 | 1000 | 780 | 130 | 220 | 335 | 200 | 200 | 5 | 141.2 | 180 | 100 | |
