XJL-25、XJL-40、XJL-63、XJL-80、XJL-100、XJL-160、XJL-250行星齿轮减速机外型及安装尺寸

来源：网络  作者：网络转载   2019-10-01 阅读：1041


XJL行星齿轮减速机外型及安装尺寸

XJL-25、XJL-40、XJL-63、XJL-80、XJL-100、XJL-160、XJL-250行星齿轮减速机外型及安装尺寸

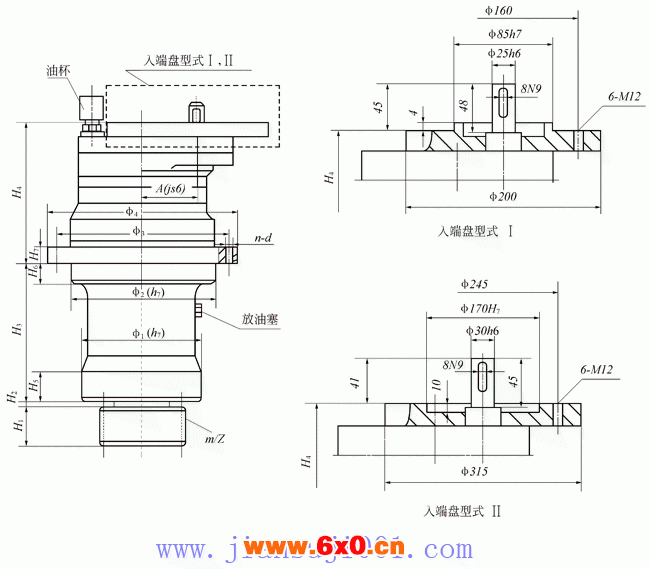

    外型及安装尺寸（见图2，表2）

型号
XJL-25
XJL-40
XJL-63
XJL-80
XJL-100
XJL-160
XJL-250
主
要
尺
寸
M/Z
10/12
10/12
10/12
10/12
12/16
12/16
12/16
φ­1(h7)
φ170
φ176
φ220
φ220
φ260
φ280
φ330
φ2(h7)
φ220
φ260
φ260
φ295
φ330
φ415
φ415
φ3
φ250
φ290
φ290
φ340
φ380
φ465
φ465
φ4
φ280
φ320
φ320
φ370
φ420
φ500
φ500
A(js6)
102
102
102
102
124
145
155
n-d
12-φ11
12-φ14
12-φ14
24-φ18
24-φ18
24-φ18
24-φ22
H1
80
80
80
85
96
105
120
H2
5
5
5
12
12
25
12
H3
200
230
315
315
315
550
550
H4
245
250
277
284
347
315
364
H5
55
60
70
70
60
100
100
H6
15
15
20
20
40
25
20
H7
20
25
25
30
30
30
35
入端形式
Ⅰ
Ⅱ


表中H1，M/Z尺寸，可根据用户需要确定。
