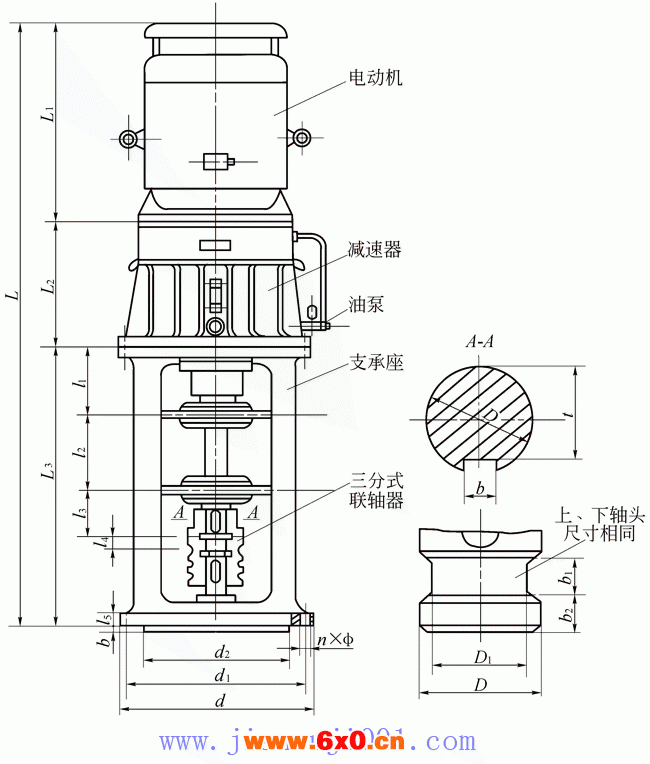

50、70、100m3发酵罐用立式行星齿轮减速机外形及安装尺寸
(mm)
容积(mP3P) | L | LB1B | LB2B | LB3B | lB1B | lB2B | lB3B | lB4B | lB5B | n×φ | |||||||||
50.75 | 3310 3469 3519 | 1005 1164 1214 | 705 | 1600 | 350 | 450 | 300 | 50 | 35 | 16×φ28 | |||||||||
100 | 3684 3774 | 1214 1304 | 810 | 1660 | 350 | 480 | 320 | 60 | 40 | 16×φ32 | |||||||||
容积(mP3P) | D (h7) | DB1B (h11) | b (JS9) | t (0+0.20) | bB1B | bB2B | d | dB1B | dB2B | ||||||||||
50.75 | 110 | 100 | 32 | 99 | 10 | 12P+0.11PB0B | 910 | 830 | 700 | ||||||||||
100 | 130 | 118 | 36 | 118 | 12 | 14P+0.14PB0B | 1120 | 1020 | 950 |
