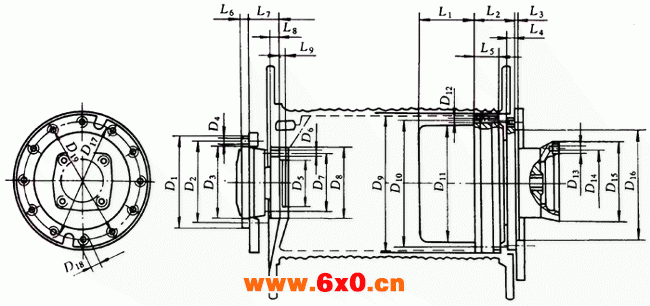

HJN型星轮卷扬减速器的安装尺寸
型号 | D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | D9 | D10 | D11 | D12 |
HJN04 HJN06 HJN08 HJN12 HJN14 HJN22 HJN40 HJN65 HJN80 | 175 175 220 220 220 260 290 290 330 | 157 157 198 198 198 230 260 260 295 | 140 140 175 175 175 200 225 225 260 | 4×ф9 6×ф12 6×ф12 6×ф12 6×ф12 6×ф14 6×ф18 6×ф18 8×ф18 | 90 90 115 115 115 140 150 150 180 | 12×ф14 12×ф14 12×ф18 12×ф18 12×ф18 12×2ф2 12×ф22 12×ф22 12×ф22 | 115 115 145 145 145 170 190 190 220 | 139 139 174 174 174 199 224 224 258 | 238 270 285 330 340 393 440 495 530 | 220 250 265 305 315 368 405 460 500 | 200 225 245 280 285 335 370 425 464 | 12×ф12 12×ф14 12×ф14 26×ф16 12×ф18 16×ф18 16×ф22 24×ф22 24×ф22 |
传动比100～250 | ||||||||||||
HJN80 HJN100 | 330 330 | 295 295 | 260 260 | 8×ф18 8×ф18 | 180 180 | 12×ф22 12×ф22 | 220 220 | 258 258 | 530 567 | 500 530 | 464 490 | 24×ф22 24×ф26 |
型号 | D13 | D14 | D15 | D16 | D17 | D18 | D19 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | 重量 /kg |
HJN04 HJN06 HJN08 HJN12 HJN14 HJN22 HJN40 HJN65 HJN80 | 4×M10 4×M12 4×M12 4×M12 4×M12 4×M16 4×M16 4×M16 4×M20 | 125 160 160 180 180 200 224 224 250 | 149 192 192 212 212 240 264 264 300 | 190 215 235 260 270 320 360 380 410 | 210 240 260 290 300 360 405 430 460 | 12×M10 12×M12 12×M12 12×M16 12×M16 12×M20 12×M24 12×M24 16×M24 | 228 262 280 320 330 393 442 470 500 | 83 103 105 113 136 170 170 192 197 | 70 75 86 99 100 113 115 120 130 | 5 5 5 6 6 6 7 10 12 | 14 15 18 23 23 23 25 30 30 | 43 45 53 59 58 70 68 72 82 | 8 10 12 15 15 15 18 18 20 | 53 60 66 76 76 77 91 91 102 | 12.5 13 15 20 20 20 25 25 25 | 8 9 9 10 10 10 16 16 17 | |
传动比100～250 | |||||||||||||||||
HJN80 HJN100 | 4×M20 4×M20 | 250 250 | 300 300 | 410 450 | 460 500 | 16×M24 18×24 | 500 540 | 272 292 | 130 140 | 12 13 | 30 33 | 82 85 | 20 20 | 102 102 | 25 25 | 17 17 | |
