P40…F…010/VVN实心轴，地脚安装外形尺寸

来源：网络作者：网络转载 2019-10-01 阅读：573

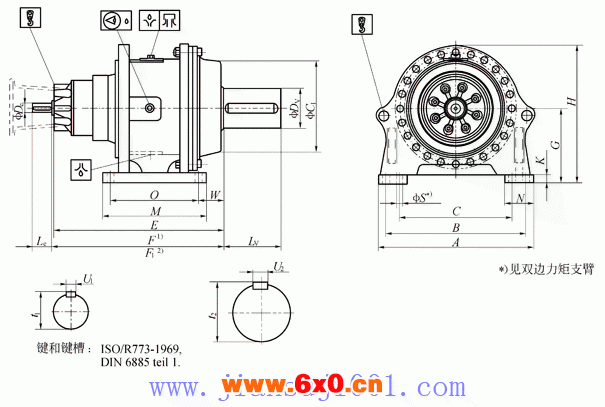

P40…F…010/VVN实心轴，地脚安装外形尺寸

P系列行星齿轮减速机（图）

规格	尺寸（mm）																							重量	油量
规格	A	B	C	C1	E	F	F1	G	H	K	M	N	O	S	W	De	Le	Dv	Lv	u1	t1	u2	t2	kg	l
011	560	510	410	340	697	708	743	283	525	30	380	100	330	22	85	32k6	58	140m6	220	10h9	35	10h9	148	430	18
021	630	580	480	373	739	750	785	313	580	35	430	100	380	22	88	32k6	58	150m6	220	10h9	35	10h9	158	580	23
031	700	640	540	408	774	785	820	343	640	35	460	110	400	26	99	32k6	58	165m6	250	10h9	35	10h9	174	760	30
041	780	700	570	453	884	895	930	378	705	40	520	140	440	33	134	32k6	58	190m6	300	10h9	35	10h9	200	1080	40
051	820	730	580	490	914	925	960	393	735	40	550	160	460	39	143	32k6	58	210m6	350	10h9	35	10h9	221	1240	45
061	950	860	710	574	964	975	1010	480	885	60	600	160	510	39	147	32k6	58	240m6	400	10h9	35	10h9	252	1870	70
071	1050	950	770	633	1099	1160	1195	520	965	60	650	190	550	45	160	70m6	140	260m6	400	20h9	74.5	20h9	272	2570	90
081	1150	1050	870	685	1169	1230	1265	570	1055	70	720	190	620	45	168	70m6	140	290m6	450	20h9	74.5	20h9	302	3295	125
091	1200	1080	880	710	1249	1310	1345	585	1085	70	800	220	680	52	194	70m6	140	310m6	450	20h9	74.5	20h9	321	3780	140
101	1300	1180	980	781	1354	1435	1475	645	1195	80	830	220	710	52	200	90m6	160	340m6	550	25h9	95	25h9	355	4030	180
111	1380	1240	1000	827	1419	1500	1540	680	1255	80	890	260	750	60	220	90m6	160	360m6	600	25h9	95	25h9	375	5880	210
121	1430	1290	150	903	1479	1560	1600	715	1315	90	950	260	810	60	226	90m6	160	380m6	650	25h9	95	25h9	395	6870	255
131	1500	1340	1070	937	1524	1605	1930	755	1395	90	1020	290	860	70	221	90m6	160	420m6	650	25h9	95	25h9	437	7810	300
141	1620	1460	1190	965	1624	1705	1980	830	1535	100	1050	290	890	70	235	90m6	160	430m6	700	25h9	95	25h9	447	8670	320
151	1690	1500	1200	1019	1656	1747	2005	865	1605	100	1150	340	960	78	218	90m6	160	450m6	750	25h9	95	25h9	469	10100	380

1.F=无冷却风扇，

2.F1=带冷却风扇。

热功率P_IN（kW）

规格	n1	011	021	031	041	051	061	071	081	091	101	111	121	131	141	151
无冷却	1800	32	33	39	47	54	66	86	100	114	135	149	168	183	207	221
	1500	33	35	41	50	57	69	91	105	120	141	156	176	191	217	232
	1200	36	37	44	53	61	74	97	112	128	151	168	189	206	233	249
	1000	40	42	49	59	67	83	108	125	143	168	186	210	229	259	276
带风扇冷却	1800	63	66	78	95	108	132	173	200	228	269	298	336	366	414	442
	1500	67	70	82	99	113	139	182	210	240	283	313	353	384	434	465
	1200	71	75	88	106	121	149	194	225	257	303	335	378	412	465	498
	1000	79	83	98	118	135	165	216	250	285	337	372	420	457	517	553

注意：P_IN=环境温度+20℃时额定热功率。
