P40…N…-010/VVN实心轴，地脚安装外形尺寸

来源：网络作者：网络转载 2019-10-01 阅读：191

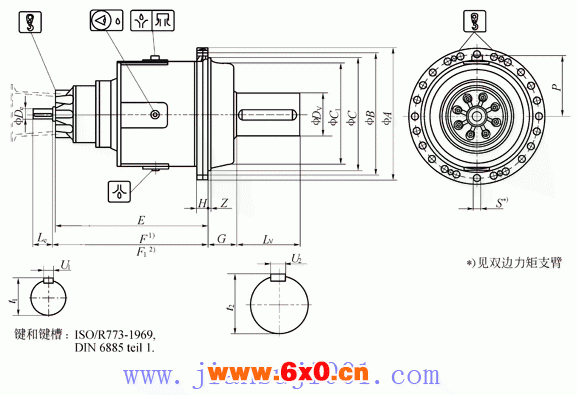

P40…N…-010/VVN实心轴，地脚安装外形尺寸

P系列行星齿轮减速机（图）

规格	尺寸（mm）																				重量	油量
规格	A	B	C	C1	E	F	F1	G	H	P	S	Z	De	Le	Dv	Lv	u1	t1	u2	t2	kg	l
011	450	410	370f8	340	619	630	665	78	38	205	22	8	32k6	58	140m6	220	10h9	35	36h9	148	340	18
021	500	460	410f8	373	654	665	700	85	44	230	22	8	32k6	58	150m6	220	10h9	35	36h9	158	460	23
031	560	510	460f8	408	684	695	730	90	46	260	26	8	32k6	58	165m6	250	10h9	35	40h9	174	600	30
041	620	560	480f8	453	754	765	800	130	60	280	33	8	32k6	58	190m6	300	10h9	35	45h9	200	830	40
051	650	590	530f8	490	774	785	820	140	60	300	33	8	32k6	58	210m6	350	10h9	35	50h9	221	960	45
061	760	690	610f8	574	824	835	870	140	70	340	39	8	32k6	58	240m6	400	10h9	35	56h9	252	1450	70
071	840	770	690f8	633	954	1015	1050	145	80	385	39	12	70m6	140	260m6	400	20h9	74.5	56h9	272	2000	90
081	920	840	750f8	685	1009	1070	1105	160	80	420	45	12	70m6	140	290m6	450	20h9	74.5	63h9	302	2600	125
091	950	870	800f8	710	1059	1120	1155	190	80	440	45	12	70m6	140	310m6	450	20h9	74.5	70h9	321	3000	140
101	1050	960	850f8	781	1159	1240	1280	195	90	480	45	12	90m6	160	340m6	550	25h9	95	80h9	355	4030	180
111	1100	1010	900f8	827	1209	1290	1330	210	90	510	45	12	90m6	160	360m6	600	25h9	95	80h9	375	4730	210
121	1150	1070	970f8	903	1259	1340	1380	220	90	540	45	16	90m6	160	380m6	650	25h9	95	80h9	395	5630	255
131	1210	1120	1010f8	937	1304	1315	1355	220	100	560	45	16	90m6	160	420m6	650	25h9	95	90h9	437	6290	300
141	1340	1250	1150f8	965	1394	1405	1445	230	100	580	45	16	90m6	160	430m6	700	25h9	95	90h9	447	7090	320
151	1410	1320	1200f8	1019	1421	1432	1472	235	100	600	45	16	90m6	160	450m6	750	25h9	95	100h9	469	8290	380

1.F=无冷却风扇，

2.F1=带冷却风扇，

热功率P_IN（kW）

规格	n1	011	021	031	041	051	061	071	081	091	101	111	121	131	141	151
无冷却	1800	32	33	39	47	54	66	86	100	114	135	149	168	183	207	221
	1500	33	35	41	50	57	69	91	105	120	141	156	176	191	217	232
	1200	36	37	44	53	61	74	97	112	128	151	168	189	206	233	249
	1000	40	42	49	59	67	83	108	125	143	168	186	210	229	259	276
带风扇冷却	1800	63	66	78	95	108	132	173	200	228	269	298	336	366	414	442
	1500	67	70	82	99	113	139	182	210	240	283	313	353	384	434	465
	1200	71	75	88	106	121	149	194	225	257	303	335	378	412	465	498
	1000	79	83	98	118	135	165	216	250	285	337	372	420	457	517	553

注意：P_IN=环境温度+20℃时额定热功率。
