P30…F…-010/VVN实心轴，地脚安装外形尺寸

来源：网络作者：网络转载 2019-10-01 阅读：182

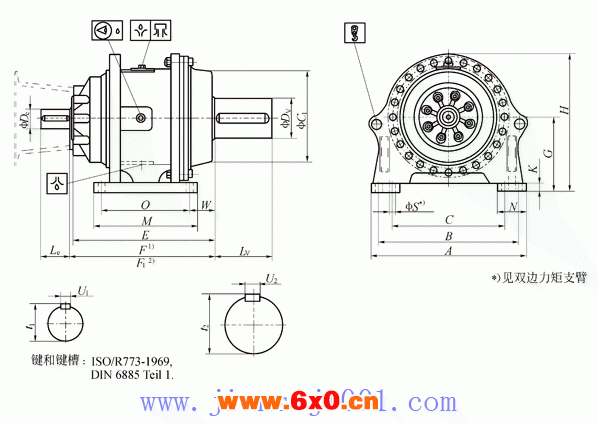

P30…F…-010/VVN实心轴，地脚安装外形尺寸

P系列行星齿轮减速机

规格	尺寸（mm）																							重量	油量
规格	A	B	C	C1	E	F	F1	G	H	K	M	N	O	S	W	De	Le	Dv	Lv	u1	t1	u2	t2	kg	l
011	560	510	410	340	587	598	633	282.5	525	30	380	100	300	22	84.5	32k6	58	140m6	220	10h9	35	36h9	148	400	14
021	630	580	480	373	629	640	675	312.5	580	35	430	100	330	22	88	32k6	58	150m6	220	10h9	35	36h9	158	550	19
031	700	640	540	408	664	675	710	342.5	640	35	460	110	400	26	99	32k6	58	165m6	250	10h9	35	40h9	174	730	25
041	780	700	570	435	804	845	880	377.5	705	40	520	140	440	33	134	70m6	140	190m6	300	20h9	74.5	45h9	200	1050	35
051	820	730	580	490	834	875	910	393	745	40	550	160	460	39	143	70m6	140	210m6	350	20h9	74.5	50h9	221	1210	40
061	950	860	710	574	864	925	960	480	885	60	600	160	510	39	147	70m6	140	240m6	400	20h9	74.5	56h9	252	1840	65
071	1050	950	770	633	944	1025	1065	520	965	60	650	190	550	45	160	90m6	160	260m6	400	25h9	95	56h9	272	2500	80
081	1150	1050	870	685	1014	1095	1135	570	1055	70	720	190	620	45	168	90m6	160	290m6	450	25h9	95	63h9	302	3225	115
091	1200	1080	880	710	1097	1175	1215	585	1085	70	800	220	680	52	194	90m6	160	310m6	450	25h9	95	70h9	321	3710	130
101	1300	1180	980	781	1224	1305	1345	645	1195	80	830	220	710	52	200.5	120m6	200	340m6	550	32h9	127	80h9	355	3900	180
111	1380	1240	1000	827	1289	1370	1410	680	1255	80	890	260	750	60	219.5	120m6	200	360m6	600	32h9	127	80h9	375	5750	210
121	1430	1290	1050	903	1349	1430	1470	715	1315	90	950	260	810	60	226	120m6	200	380m6	650	32h9	127	80h9	395	6740	255
131	1500	1340	1070	937	1431	1515	1565	755	1395	90	1020	290	860	70	221	140m6	220	420m6	650	36h9	148	90h9	437	7680	300
141	1620	1460	1190	965	1481	1565	1615	830	1535	100	1050	290	890	70	235.5	140m6	220	430m6	700	36h9	148	90h9	447	8540	320
151	1690	1500	1200	1019	1511	1595	1645	865	1605	100	1150	340	960	78	218	140m6	220	450m6	750	36h9	148	100h9	469	9960	380

1.F=无冷却风扇，

2.F1=带冷却风扇。

热功率P_TN（KW）

规格	n1	011	021	031	041	051	061	071	081	091	101	111	121	131	141	151
无冷却	1800	34	40	47	60	68	82	106	123	140	168	186	208	230	259	276
	1500	36	42	49	63	71	86	112	129	147	177	195	219	242	272	290
	1200	38	45	53	67	76	93	120	138	157	190	209	234	259	291	311
	1000	42	50	59	75	85	103	133	153	175	211	232	261	288	324	345
带风扇冷却	1800	68	79	94	120	136	165	213	245	279	337	371	417	461	518	552
	1500	71	83	99	126	142	173	223	258	293	354	390	438	484	544	580
	1200	76	89	106	135	153	185	239	276	314	379	418	469	518	583	621
	1000	85	99	117	150	170	206	266	307	349	421	464	521	576	647	690

注意：P_TN=环境温度+20℃时额定热功率。
