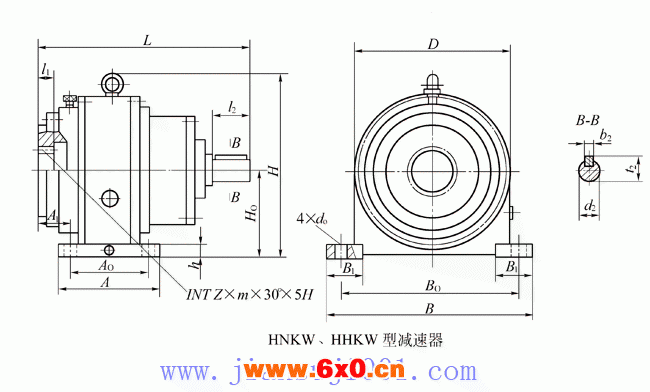

HNKW、HHKW-D型星轮减速机外形及安装尺寸 H型星轮减速机JB/T8712-1998

HNKW、HHKW型减速器主要尺寸 /mm

规格	外形尺寸及中心高				孔输出参数及轴伸尺寸							地脚尺寸								质量 m/kg
规格	H₀	H	D	L	Z	m	l₁	d₂	l₂	b₂	t₂	A	A₁	A₀	B	B₁	B₀	d₀	h	质量 m/kg
18D	200	475	360	585	36	3	50	28j6	42	8	31	310	66	220	490	100	400	26	28	172
20D	225	530	400	632	39	3	50	30k6	58	8	33	360	67	250	560	120	450	33	35	259
22D	250	580	450	664	24	5	50	30k6	58	8	33	370	73	260	610	125	500	33	35	297
25D	280	655	500	742	27	5	60	35k6	58	10	38	400	90	290	670	125	560	39	45	417
28D	315	725	560	845	33	5	70	40k6	82	12	43	440	103	330	740	130	630	50	55	586
31D	355	821	630	889	36	5	70	40k6	82	12	43	500	104	360	850	160	710	50	55	704
35D	400	911	710	972	41	5	70	45k6	82	14	48.5	550	112	410	940	160	800	55	65	1121
40D	450	1028	800	1082	22	10	85	50k6	82	14	53.5	630	122	480	1050	175	900	65	75	1641
45D	500	1100	900	1262	26	10	100	65m6	105	18	69	730	134	530	1200	225	1000	80	100	2513
50D	560	1245	1000	1367	30	10	110	70m6	105	18	74.5	830	138	630	1320	230	1120	80	100	3312
56D	630	1410	1120	1509	34	10	110	75m6	105	20	79.5	960	142	710	1500	270	1260	80	100	4729
63D	710	1560	1260	1662	38	10	130	90m6	130	25	95	1020	150	770	1670	285	1420	101	120	6613
71D	800	1770	1420	1800	40	10	140	100m6	165	28	106	1150	155	860	1860	300	1600	101	120	9405
80D	900	1960	1600	1815	46	10	140	110m6	165	28	116	1150	155	860	2090	355	1800	110	140	11770
19D	215	485	380	559	36	3	50	28j6	42	8	31	350	62	250	530	110	430	33	40	197
21D	236	536	430	589	38	3	50	28j6	42	8	31	370	68	265	580	115	475	33	40	249
23D	265	609	475	633	25	5	60	30k6	58	8	33	390	71	280	640	120	530	39	40	339
26D	300	665	530	686	28	5	65	30k6	58	8	33	410	91	300	710	130	600	50	55	450
30D	335	740	600	786	34	5	70	40k6	82	12	43	460	99	350	780	145	670	50	55	672
33D	375	850	670	834	36	5	70	40k6	82	12	43	520	103	370	900	165	750	55	65	860
37D	425	940	750	940	43	5	85	45k6	82	14	48.5	600	110	450	1000	170	850	65	75	1140
42D	475	1065	850	1020	22	10	90	50k6	82	14	53.5	650	118	500	1150	175	950	80	100	1834
47D	530	1155	950	1153	28	10	100	55k6	82	16	59	730	134	530	1260	225	1060	80	100	2559
53D	600	1315	1060	1261	32	10	110	60m6	105	18	64	830	138	630	1400	240	1200	80	100	3691
60D	675	1460	1200	1473	34	10	130	70m6	105	20	74.5	1000	156	750	1590	280	1350	101	120	5922
67D	750	1685	1350	1553	40	10	140	70m6	105	20	74.5	1150	155	860	1790	290	1500	101	120	8130
75D	850	1860	1500	1636	46	10	140	80m6	130	22	85	1150	155	860	1990	315	1700	110	140	nselect="nul, l">10180
