HNY、HHY-D型星轮减速机外形及安装尺寸

H型星轮减速机JB/T8712-1998

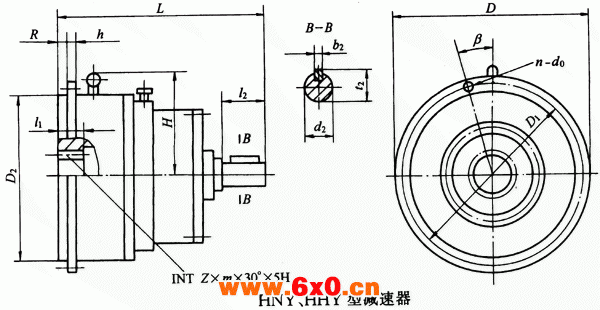

HNY、HHY型减速器主要尺寸 /mm

规格	外形尺寸		孔输出参数及轴伸尺寸							安装联接尺寸									质量 m/kg
规格	L	H	Z	m	l₁	d₂	l₂	b₂	t₂	D	D₁	D₂ (h9)	E	R	n	d₀	β/ （。）	h	质量 m/kg
18D	585	275	36	3	50	28j6	42	8	31	400	380	360	122	38	12	11	15	18	148
20D	632	306	39	3	50	30k6	58	8	33	450	425	400	135	42	12	13.5	15	20	197
22D	664	330	24	5	50	30k6	58	8	33	500	470	450	144	47	12	13.5	15	22	249
25D	742	375	27	5	60	35k6	58	10	38	560	525	500	175	52	16	13.5	11.25	25	355
28D	845	410	33	5	70	40k6	82	12	43	630	600	560	191	58	16	17.5	11.25	28	501
31D	889	466	36	5	70	40k6	82	12	43	710	670	630	200	64	16	22	11.25	31	600
35D	972	511	41	5	70	45k6	82	14	48.5	800	750	710	219	71	16	22	11.25	35	952
40D	1082	578	22	10	85	50k6	82	14	53.5	900	850	800	242	81	16	26	11.25	40	1391
45D	1262	600	26	10	100	65m6	105	18	69	1000	950	900	266	91	16	26	11.25	45	2130
50D	1367	685	30	10	110	70m6	105	20	74.5	1120	1060	1000	289	100	16	33	11.25	50	2790
56D	1509	780	34	10	110	75m6	105	20	79.5	1260	1190	1120	311	112	16	33	11.25	56	3391
63D	1662	850	38	10	130	90m6	130	25	95	1420	1340	1260	332	126	16	33	11.25	63	5580
71D	1800	970	40	10	140	100m6	165	28	106	1600	1500	1420	361	141	16	33	11.25	71	7930
80D	1815	1060	46	10	140	110m6	165	28	116	1800	1700	1600	368	158	16	33	11.25	80	9900
19D	559	270	36	3	50	28j6	42	8	31	430	400	380	131	41	12	13.5	15	19	171
21D	589	300	38	3	50	28j6	42	8	31	475	450	430	140	45	12	13.5	15	21	211
23D	633	344	25	5	60	30k6	58	8	33	530	500	475	153	51	16	13.5	11.25	24	288
26D	686	365	28	5	65	30k6	58	8	33	600	565	530	173	55	16	13.5	11.25	26	381
30D	786	405	34	5	70	40k6	82	12	43	670	630	600	194	62	16	17.5	11.25	30	567
33D	834	475	36	5	70	40k6	82	12	43	750	710	670	204	68	16	17.5	11.25	33	728
37D	940	515	43	5	85	45k6	82	14	48.5	850	800	750	226	75	12	17.5	11.25	37	963
42D	1020	590	22	10	90	50k6	82	14	53.5	950	900	850	248	85	16	26	11.25	42	1547
47D	1153	625	28	10	100	55k6	82	16	59	1060	1000	950	269	95	16	26	11.25	47	2160
53D	1261	715	32	10	110	60m6	105	18	64	1200	1135	1060	293	106	16	26	11.25	53	3103
60D	1473	785	34	10	130	70m6	105	20	74.5	1350	1275	1200	320	119	16	33	11.25	60	4971
67D	1553	935	40	10	140	70m6	105	20	74.5	1500	1415	1350	348	133	16	33	11.25	67	6825
75D	1636	1010	46	10	140	80m6	130	22	85	1700	1600	1500	360	147	16	33	11.25	75	8540
