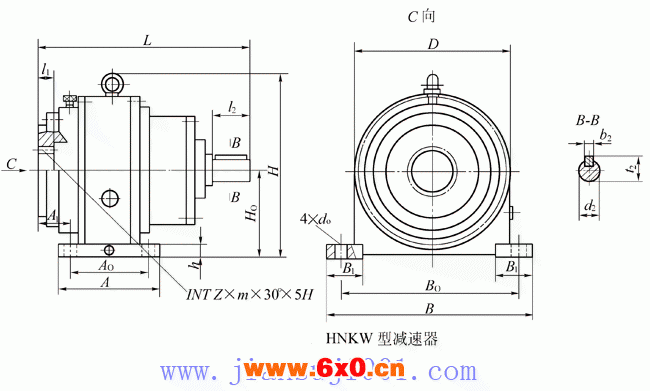

HNKW-C型星轮减速机外形及安装尺寸 H型星轮减速机(JB-T8712-1998)

HNKW型减速器主要尺寸 / mm

规格	外形尺寸及中心高				孔输出参数及轴伸尺寸							地脚尺寸								质量 m/kg
规格	H₀	H	D	L	Z	m	l₁	d₂	l₂	b₂	t₂	A	A₁	A₀	B	B₁	B₀	d₀	h	质量 m/kg
12C	140	325	250	454	20	3	40	19j6	28	6	21.5	212	74	125	360	80	280	22	25	57
14C	160	365	280	463	20	3	40	19j6	28	6	21.5	224	72	140	400	90	320	22	28	82
16C	180	420	320	519	24	3	40	24j6	36	8	27	250	68	160	450	100	360	26	30	126
18C	200	470	360	564	31	3	50	28j6	42	8	31	280	74	180	500	110	400	26	35	170
20C	225	525	400	608	36	3	50	30k6	58	8	33	315	72	200	560	125	450	33	40	232
22C	250	590	450	638	42	3	50	30k6	58	8	33	325	73	224	600	130	500	33	40	302
25C	280	645	500	700	28	5	60	35k6	58	10	38	360	84	250	670	135	560	39	45	407
28C	315	720	560	779	34	5	70	40k6	82	12	43	400	92	280	750	140	630	50	55	564
31C	355	825	630	824	40	5	70	40k6	82	12	43	450	98	315	850	160	710	50	55	776
35C	400	915	710	898	20	10	70	45k6	82	14	48.5	500	88	355	950	170	800	55	65	1066
40C	450	1040	800	943	22	10	85	50k6	82	14	53.5	550	93	400	1050	180	900	55	65	1431
45C	500	1130	900	1160	26	10	100	60m6	105	18	64	580	141	450	1130	190	1000	65	75	2540
50C	560	1250	1000	1212	28	10	110	60m6	105	18	64	650	134	500	1270	200	1120	65	75	3122
56C	630	1355	1120	1333	32	10	110	65m6	105	18	69	750	146	560	1450	225	1260	75	90	4721
13C	150	329	265	443	20	3	40	16j6	28	5	18	224	69	136	380	80	300	22	28	73
15C	170	375	300	483	24	3	40	20j6	36	6	22.5	236	69	150	426	90	340	26	30	100
17C	190	430	340	528	26	3	40	28j6	42	8	31	250	67	170	460	100	380	26	35	145
19C	215	485	380	569	34	3	50	28j6	42	8	31	300	76	190	530	110	430	33	40	195
21C	236	536	430	598	38	3	50	28j6	42	8	31	326	76	216	580	115	475	33	40	250
23C	265	609	475	662	25	5	50	30k6	58	8	33	350	81	240	640	120	530	50	45	338
26C	300	665	530	749	28	5	60	40k6	82	12	43	390	85	280	710	130	600	50	55	468
30C	335	740	600	795	34	5	70	40k6	82	12	43	430	88	320	780	145	670	50	55	620
33C	375	850	670	843	38	5	70	40k6	82	12	43	490	90	340	900	165	750	55	65	850
37C	425	940	750	904	20	10	80	45k6	82	14	48.5	530	89	380	1000	170	850	55	65	1195
42C	475	1065	850	970	23	10	100	50k6	82	14	53.5	580	91	430	1100	175	950	65	75	1710
47C	530	1160	950	1105	28	10	110	50k6	82	14	53.5	650	116	500	1210	180	1060	65	75	2722
53C	600	1290	1060	1173	28	10	110	55k6	82	16	59	720	119	530	1390	215	1200	75	90	3453

HNKW-C型星轮减速机外形及安装尺寸JB/T8712-1998
