HNY-C型星轮减速机外形及安装尺寸 H型星轮减速机JB/T8712-1998

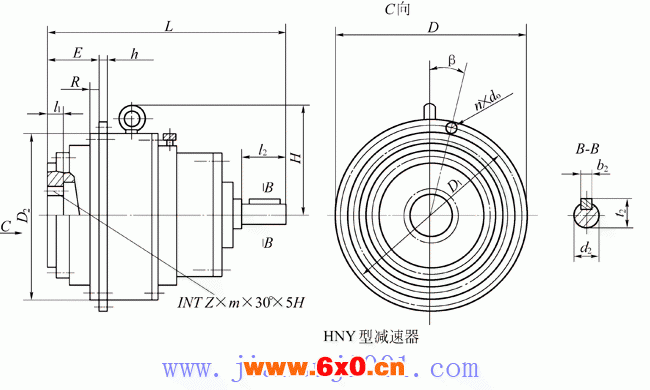

HNY型减速器主要尺寸 /mm

规格	外形尺寸		孔输出参数及轴伸尺寸							安装联接尺寸									质量 m/kg
规格	L	H	Z	m	l₁	d₂	l₂	b₂	t₂	D	D₁	D₂ (h9)	E	R	n	d₀	β/ （。）	h	质量 m/kg
12C	454	165	20	3	40	19j6	28	6	21.5	280	265	250	99	30	12	9	15	12	47
14C	463	185	20	3	40	19j6	28	6	21.5	320	300	280	104	34	12	9	15	14	67
16C	519	205	24	3	40	24j6	36	8	27	360	340	320	108	36	12	9	15	16	104
18C	564	240	32	3	50	28j6	42	8	31	400	380	360	125	39	12	11	15	18	142
20C	608	270	36	3	50	30k6	58	8	33	450	425	400	131	42	12	13.5	15	20	192
22C	638	300	42	3	50	30k6	58	8	33	500	470	450	140	44	12	13.5	15	22	250
25C	700	340	28	5	60	35k6	58	10	38	560	525	500	165	51	16	13.5	11.25	25	332
28C	779	365	34	5	70	40k6	82	12	43	630	600	560	183	56	16	17.5	11.25	28	466
31C	824	405	40	5	70	40k6	82	12	43	710	670	630	192	63	16	22	11.25	31	636
35C	898	470	20	10	70	45k6	82	14	48.5	800	750	710	211	70	16	22	11.25	35	786
40C	943	515	22	10	85	50k6	82	14	53.5	900	850	800	231	80	16	26	11.25	40	1173
45C	1160	590	26	10	100	60m6	105	18	64	1000	950	900	252	90	16	26	11.25	45	2072
50C	1212	630	28	10	110	60m6	105	18	64	1120	1060	1000	265	100	16	33	11.25	50	2538
56C	1333	690	32	10	110	65m6	105	18	69	1260	1190	1120	288	111	16	33	11.25	56	3841
13C	443	179	20	3	40	16j6	28	5	18	300	285	265	100	32	12	9	15	13	58
15C	483	205	24	3	40	20j6	36	6	22.5	340	320	300	107	35	12	9	15	15	80
17C	528	240	26	3	40	28j6	42	8	31	380	360	340	113	38	12	11	15	17	116
19C	569	270	34	3	50	28j6	42	8	31	430	400	380	132	41	12	11	15	19	156
21C	598	300	38	3	50	28j6	42	8	31	475	450	430	141	44	12	13.5	15	21	200
23C	662	344	25	5	50	30k6	58	8	33	530	500	475	158	50	16	13.5	11.25	24	271
26C	749	365	28	5	60	40k6	82	12	43	600	565	530	177	55	16	17.5	11.25	26	375
30C	795	405	34	5	70	40k6	82	12	43	670	630	600	197	62	16	17.5	11.25	30	495
33C	843	475	38	5	70	40k6	82	12	43	750	710	670	207	67	16	22	11.25	33	669
37C	904	515	20	10	80	45k6	82	14	48.5	850	800	750	216	75	16	26	11.25	37	956
42C	970	590	23	10	100	50k6	82	14	53.5	950	900	850	246	85	16	26	11.25	42	1369
47C	1105	630	28	10	110	50k6	82	14	53.5	1060	1000	950	255	94	16	26	11.25	47	2178
53C	1173	690	28	10	110	55k6	82	16	59	1200	1135	1060	269	105	16	33	11.25	53	2763
