HJY-C型星轮减速机外形及安装尺寸

H型星轮减速机JB/T8712-1998

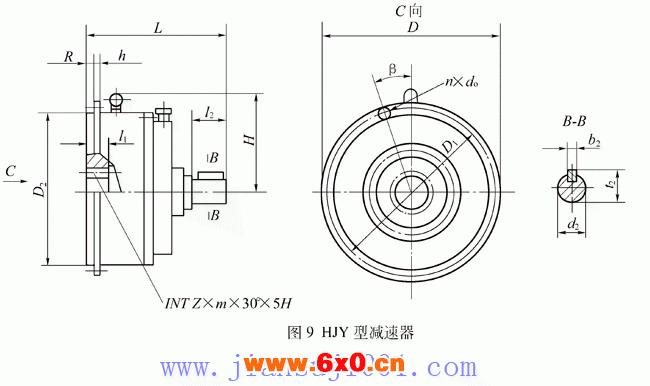

HJY型减速器主要尺寸 /mm

规格	外形尺寸		孔输出参数及轴伸尺寸							安装联接尺寸									质量 m/kg
规格	L	H	Z	m	l₁	d₂	l₂	b₂	t₂	D	D₁	D₂ （h9）	E	R	n	d₀	β/ （。）	h	质量 m/kg
12C	323	165	20	3	40	24j6	36	8	27	280	265	250	99	30	12	9	15	12	40.2
14C	338	185	20	3	40	28j6	42	8	31	320	300	280	104	34	12	9	15	14	60
16C	370	205	24	3	40	30k6	58	8	33	360	340	320	108	36	12	9	15	16	82
18C	402	240	32	3	50	35k6	58	10	38	400	380	360	125	39	12	11	15	18	112
20C	444	270	36	3	50	40k6	82	12	43	450	425	400	131	42	12	13.5	15	20	150
22C	474	300	42	3	60	45k6	82	14	48.5	500	470	450	140	44	12	13.5	11.25	22	208
25C	511	340	28	5	60	50k6	82	14	53.5	560	525	500	165	51	16	13.5	11.25	25	275
28C	573	365	34	5	70	60m6	105	18	64	630	600	560	183	56	16	17.5	11.5	28	390
31C	619	405	40	5	70	65m6	105	18	69	710	670	630	192	63	16	22	11.25	31	560
35C	669	470	20	10	70	70m6	105	20	74.5	800	750	710	211	70	16	22	11.25	35	770
40C	722	515	22	10	85	80m6	130	22	85	900	850	800	231	80	16	26	11.25	40	1032
45C	889	590	26	10	100	90m6	130	25	95	1000	950	900	252	90	16	26	11.25	45	1872
50C	976	630	28	10	110	100m6	165	28	106	1120	1060	1000	265	100	16	33	11.25	50	2338
56C	1056	690	32	10	110	110m6	165	28	116	1260	1190	1120	288	111	16	33	11.25	56	3550
13C	325	179	20	3	40	28j6	42	8	31	300	285	265	100	32	12	9	15	13	52
15C	338	205	24	3	40	28j6	42	8	31	340	320	300	107	35	12	9	15	15	70
17C	376	240	26	3	40	35k6	58	8	38	380	360	340	113	38	12	11	15	17	99
19C	427	270	34	3	50	40k6	82	12	43	430	400	380	132	41	12	11	15	19	133
21C	455	300	38	3	50	40k6	82	12	43	475	450	430	141	44	12	11	15	21	177
23C	486	344	25	5	50	45k6	82	14	48.5	530	500	475	158	50	16	13.5	11.25	24	238
26C	527	365	28	5	60	50k6	82	14	53.5	600	565	530	177	55	16	17.5	11.25	26	330
30C	574	405	34	5	70	50k6	82	16	59	670	630	600	197	62	16	17.5	11.25	30	450
33C	626	475	38	5	70	60m6	105	18	64	750	710	670	207	67	16	22	11.25	33	609
37C	669	515	20	10	80	70m6	105	20	74.5	850	800	750	216	75	16	26	11.25	37	876
42C	740	590	23	10	100	80m6	130	22	85	950	900	850	246	85	16	26	11.25	42	1255
47C	875	630	28	10	110	95m6	130	25	100	1060	1000	950	255	94	16	26	11.25	47	2064
53C	948	690	28	10	110	100m6	165	28	106	1200	1135	1060	269	105	16	33	11.25	53	2599

HJY-C型星轮减速机外形及安装尺寸JB/T8712-1998
