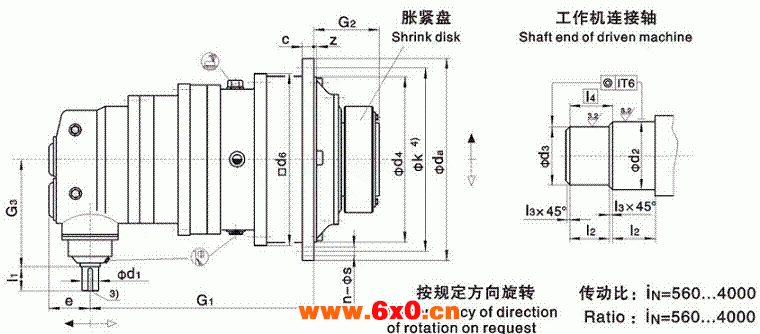

TP系列行星齿轮减速机安装尺寸（型号：TP2NAZ）
TP2 NAZ 机座号 | 额定输 出扭矩 T2N （N.m） | 输入轴尺寸 | 工作机连接轴 | c | da | d4 h7 | d6 | e | G1 | G2 | G3 | k | z | 法兰孔 | 重量2） （kg） | 油量 （l） | ||||||||
iN≤90 | iN≤400 | d25) g6 | d35) g6 | l2 | l3 | l4 | ||||||||||||||||||
d11) | l1 | d11) | l1 | 孔径 s | 数量 n | |||||||||||||||||||
9 10 11 | 22000 31000 42000 | 30 30 35 | 70 70 80 | 25 25 28 | 60 60 60 | 120 130 140 | 115 125 135 | 65 70 82.5 | 2.5 2.5 2.5 | 67.5 72.5 85.0 | 24 28 32 | 428 472 525 | 350 394 425 | 356 400 436 | 119 119 137 | 360 380 419 | 165 174 204 | 320 320 375 | 388 436 485 | 6±1.5 8±1.5 8±1.5 | 18 18 22 | 24 28 20 | 165 227 320 | 6 8 12 |
12 13 14 | 60000 83000 117000 | 35 45 45 | 80 100 100 | 28 35 35 | 60 80 80 | 160 180 210 | 155 175 205 | 90 95 105 | 2.5 2.5 2.5 | 92.5 97.5 107.5 | 34 39 42 | 605 645 720 | 495 535 610 | 510 554 629 | 137 172 172 | 433 518.5 541.5 | 224 241 278 | 375 445 445 | 555 595 665 | 9±1.5 11±1.5 9 | 26 26 26 | 20 24 32 | 484 618 927 | 16 20 32 |
16 17 18 | 160000 202000 24000 | 55 55 70 | 110 110 135 | 40 40 50 | 100 100 110 | 230 250 260 | 225 245 255 | 110 120 120 | 2.5 2.5 2.5 | 112.5 122.5 122.5 | 44 50 50 | 770 895 930 | 660 750 785 | 680 775 815 | 194 194 240 | 632 658 741.5 | 285 294 303 | 520 520 615 | 715 830 865 | 10 10 10 | 26 33 33 | 36 24 32 | 1184 1700 2010 | 40 56 73 |
19 20 | 295000 354000 | 70 70 | 135 135 | 50 50 | 110 110 | 280 300 | 275 295 | 135 135 | 2.5 2.5 | 137.5 137.5 | 56 56 | 980 980 | 840 840 | 870 870 | 240 240 | 764.5 764.5 | 327.5 327.5 | 615 615 | 915 915 | 12 12 | 33 33 | 36 36 | 2470 2550 | 82 75 |
21~26 | 根据用户要求供贷 | |||||||||||||||||||||||
