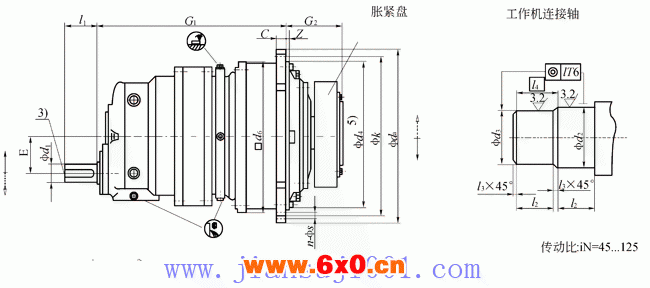

TP系列行星齿轮减速机安装尺寸（型号：TP2NAZ）3

TP2NAZ 机座号	额定输出扭矩 T2N （N.m）	输入轴尺寸		工作机连接轴					c	d_a	d₄ h₇	d₆	E	G₁	G₂	k	z	法兰孔		重量²^）（kg）	油量（l）
		in≤90		d₂⁴⁾ g6	d₃⁴⁾ g6	l₂	l₃	l4										孔径 s	数量 n
		d₁¹⁾	l₁	d₂⁴⁾ g6	d₃⁴⁾ g6	l₂	l₃	l4										孔径 s	数量 n
9 10 11	22000 31000 42000	38 38 55	60 60 90	120 130 140	115 125 135	65 70 82.5	2.5 2.5 2.5	67.5 72.5 85.0	24 28 32	428 472 525	350 394 425	356 400 436	90 90 115	469 489 579	165 174 204	388 436 485	6±1.5 8±1.5 8±1.5	18 18 22	24 28 20	160 220 310	6 8 12
12 13 14	60000 83000 117000	55 70 70	90 120 120	160 180 210	155 175 205	90 95 105	2.5 2.5 2.5	92.5 97.5 107.5	34 39 42	605 645 720	495 535 610	510 554 629	115 140 140	593 714 737	224 241 278	555 595 665	9±1.5 11±1.5 9	26 26 26	20 24 32	470 600 900	16 20 32
16 17 18	160000 202000 244000	80 80 90	140 140 160	230 250 260	225 245 255	110 120 120	2.5 2.5 2.5	112.5 122.5 122.5	44 50 50	770 895 930	660 750 785	680 775 815	170 170 200	851 877 1006	285 294 303	715 830 865	10 10 10	26 33 33	36 24 32	1150 1650 1950	40 56 66
19 20 21	295000 354000 392000	90 90 100	160 160 180	280 300 310	275 295 305	135 135 152	2.5 2.5 2.5	137.5 137.5 154.5	56 56 62	980 980 1115	840 840 935	870 870 960	200 200 230	1029.5 1029.5 1076	327.5 327.5 354	915 915 1025	12 12 24	33 33 39	36 36 32	2400 2500 2900	82 75 110
22 23 24	450000 513000 592000	100 120 120	180 210 210	330 350 360	325 345 355	152 164 164	2.5 2.5 2.5	154.5 166.5 166.5	62 68 68	1115 1210 1210	935 1025 1025	960 1056 1056	230 265 265	1076 1175 1175	354 380 380	1025 1120 1120	24 28 28	39 39 39	32 36 36	3100 3800 4100	95 150 125
25 26 27	684000 763000 852000	130 130 140	210 210 240	380 400 430	375 395 425	180 180 191	2.5 2.5 2.5	182.5 182.5 193.5	74 74 81	1320 1320 1460	1115 1115 1215	1150 1150 1248	300 300 320	1291 1291 1429	407 407 453	1220 1220 1345	29 29 31	45 45 52	36 36 32	4950 5350 6800	190 160 245
28 29 30	950000 1060000 1200000	140 150 150	240 240 240	450 460 480	445 450 470	191 197.5 197.5	2.5 5 5	193.5 202.5 202.5	81 87 87	1460 1565 1565	1215 1320 1320	1248 1355 1355	320 360 360	1429 1507 1507	453 483 483	1345 1450 1450	31 34 34	52 52 52	32 36 36	7200 8500 9000	205 305 255
31 32 33	1330000 1500000 1680000	160 160 170	270 270 270	480 510 530	470 500 520	232 232 242	5 5 5	237.0 237.0 247.0	94 94 100	1665 1665 1755	1400 1400 1495	1443 1443 1536	400 400 400	1662 1662 1743	538 538 573	1545 1545 1635	36 36 36	62 62 62	32 32 36	10500 11200 12700	380 315 460
34 35 36	1920000 2240000 2600000	170 180 180	270 310 310	570 600 640	560 590 630	242 272 272	5 5 5	247.0 277.0 277.0	100 112 112	1755 1945 1945	1495 1685 1685	1536 1720 1720	400 442 442	1743 1960 1960	573 656 656	1635 1825 1825	36 40 40	62 62 62	36 40 40	13500 17800 18900	380 645 535
