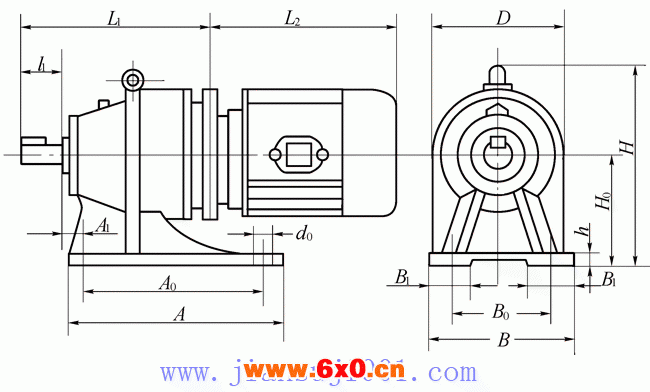

J型少齿差行星减速机的安装尺寸
机型号 | 2 | 3 | 4 | 5 | ||
中心高H0 | 140 | 150 | 160 | 200 | ||
安装尺寸 | A1 A0 B1 B0 h d0 | 52 190 55 170 18 ф13 | 90 150 90 300 18 ф16.5 | 60 230 50 240 20 ф17 | 54 320 70 270 25 ф22 | |
轴端尺寸 | d1 b1 c1 e1 d2 b2 c2 e2 | ф35k6 10 38 58 ф18js6 5 20 28 | ф45k6 14 48.5 70 ф22js6 6 24.5 43 | ф55k6 16 59 80 ф30js6 8 33 50 | ф70js6 20 74.5 88 ф35k7 10 38 53 | |
外形尺寸 | H B D A 双轴型L | 285 218 218 240 316 | 306 340 240 250 329 | 326 280 260 270 367 | 406 110 320 380 463 | |
直联型 | L1 | 353~363 | 315~335 | 352~385 | 470~490 | |
L2 | ||||||
重量/（kg） | ||||||
