HN14、HN16、HN20、HN22、HN25、HN28、型星轮往复炉排变速机的安装尺寸(ZBJ19006—88)

来源：网络  作者：网络转载   2019-10-01 阅读：326

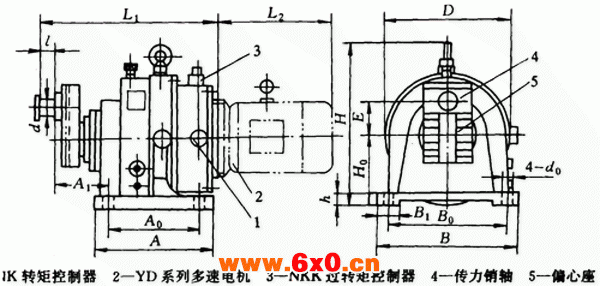

HN型星轮往复炉排变速器的安装尺寸

HN型星轮往复炉排变速器(ZBJ19006-88)

技术参数及承载能力

型号
中心高H0
底脚尺寸
输出机构尺寸
外形尺寸
重量/kg
A0×B0
A1
h
B1
d0
d(f9)
l
E
A×B
H
D
L1
L2
HN14
140
210×280
90
22
50
18
25
30
65
260×320
325
280
383
按电机尺寸确定

HN16
160
240×320
103
25
60
30
40
80
300×360
365
320
454
HN20
200
360×400
117
30
65
22
40
375×450
470
400
533
HN22
224
335×448
123
70
90
420×500
525
450
599
HN25
250
375×500
158
35
85
26
45
50
475×560
590
500
704
HN28
280
420×560
163
40
90
530×630
645
560
772

HN型星轮往复炉排变速器技术参数及承载能力

型号
所配减速器型号
许用输出扭矩
T2/(N·m)
传动比
i
所配电机
输出转速/(r/min)
行程/mm
型号
功率./kw
转速/(r/min)
HN14
HNDW14
800
1000
YD90L
0.85/1.3
1000/1500
1/1.5
0~130
0.45/0.65
750/1500
0.75/1.5
HN16
HNDW16
1400
YD112M
0.75/1/1.3
750/1000/1500
0.75/1.0/1.5
0~160
HN20
HNDW20
3000
YD112M
YD132S
1.1/1.5/1.8
HN22
HNDW22
4000
YD132S
0~180
HN25
HNDW25
7000
YD132M1
1.5/2/2.2

2/2.6/3
YD132M1
YD132M2
HN28
HNDW28
12000
YD132M2
