ZKP1、ZKP2、ZKP3、ZKP4、ZKP5、ZKP6、ZKP7型行星齿轮减速机外形及安装尺寸JB/T9043.1-1999

来源：网络  作者：网络转载   2019-10-01 阅读：564

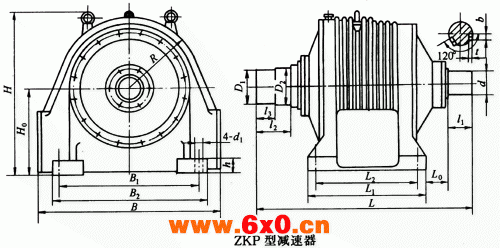

ZKP型行星齿轮减速机外形及安装尺寸
ZK型行星齿轮减速机（JB-T9043·1-1999）
ZKP型减速器主要尺寸                   /mm
型号
外形尺寸及中心高
轴伸尺寸
L
B
H
H0
R
d(m6)
b×t
l1
D1/D2（u8）
l3/l2
ZKP1
1435
1206
1043
500
480
110
30.1×9
165
198/200
125/230
ZKP2
1660
1340
1167
560
535
130
33×10.3
200
238/240
150/280
ZKP3
1900
1586
1445
710
640
160
42.1×12
240
298/300
180/335
ZKP4
2100
1815
1610
800
735
170
43.5×12
300
338/340
200/375
ZKP5
2400
2060
1875
900
850
180
44.9×12.4
300
398/400
240/440
ZKP6
2890
2450
2170
1120
925
220
57.1×16
350
438/440
270/500
ZKP7
3171
2774
2445
1250
1040
280
72.1×20
470
478/480
300/560
型号
地 脚 尺 寸
质量m/kg
L1
L2
L0
B1
B2
d1
h
ZKP1
580
460
302
1020
1140
56
70
2475~2526
ZKP2
720
590
365
1140
1270
56
80
3390~3430
ZKP3
850
700
364
1360
1515
66
90
5382~5505
ZKP4
900
740
442
1550
1740
66
100
7112~7667
ZKP5
1160
890
445
1760
2000
78
120
11620~11700
ZKP6
1350
1100
620
2100
2350
91
180
19390~19634
ZKP7
1465
1160
655
2300
2690
107
180
28505~28625
