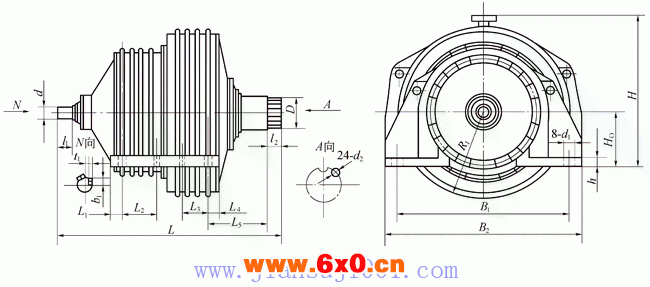

ZJ2240型行星齿轮减速机外形及安装尺寸
ZJ2240型行星减速器外形尺寸 (mm)
规格 | d1 | d | D | L | L1 | L2 | L3 | L4 | L5 | l1 | |||||||||||
ZJ2240 | 90 | 200 | 505 | 3890 | 160 | 680 | 385 | 160 | 985 | 350 | |||||||||||
规格 | l2 | B1 | B2 | H | H0 | h | R | b1 | t1 | d2 | 质量(kg) | ||||||||||
ZJ2240 | 200 | 3140 | 3500 | 2975 | 1000 | 180 | 1425 | 60 | 20 | 30 | 57406 | ||||||||||
ZJ2240型行星齿轮减速机外形及安装尺寸
规格 | d1 | d | D | L | L1 | L2 | L3 | L4 | L5 | l1 | |||||||||||
ZJ2240 | 90 | 200 | 505 | 3890 | 160 | 680 | 385 | 160 | 985 | 350 | |||||||||||
规格 | l2 | B1 | B2 | H | H0 | h | R | b1 | t1 | d2 | 质量(kg) | ||||||||||
ZJ2240 | 200 | 3140 | 3500 | 2975 | 1000 | 180 | 1425 | 60 | 20 | 30 | 57406 | ||||||||||
