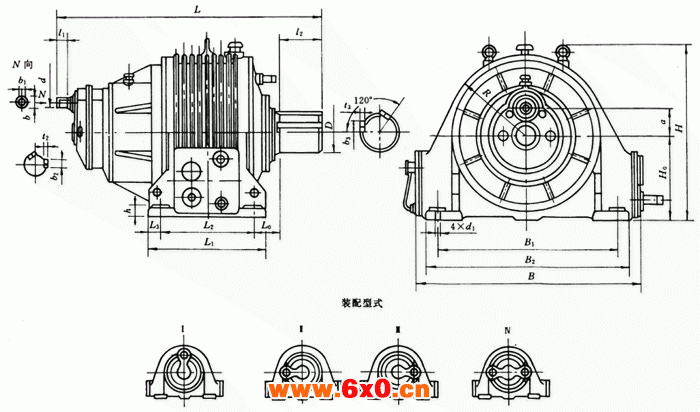

ZZLP型行星齿轮减速机外形及安装尺寸

ZZLP型行星齿轮减速机外形及安装尺寸

ZZLP355～ZZLP1800减速器外形尺寸 (mm)

型号	外形尺寸及中心高						轴伸尺寸										地脚尺寸								质量(kg)
型号	L	B	H	H₀	R	a	d	D	l₁	l₂	t₁	t₂	t₃	b₁	b₂	b₃	L₀	L₁	L₂	L₃	B₁	B₂	d₁	h	质量(kg)
ZZLP355	1165	748	594	280	280	100	35	140	55	165	38	-	14	10	-	42	146	450	350	50	600	700	50	45	626
ZZLP400	1243	838	676	315	320	112	40	150	55	180	43	-	15	12	-	45	153	520	400	60	670	790	50	55	881
ZZLP450	1323	912	746	355	350	125	45	170	70	180	48.5	-	17	14	-	51	169	520	400	60	745	860	50	55	1103
ZZLP500	1447	1042	868	400	405	140	48	200	70	200	51.5	-	20	14	-	60	180	580	450	65	865	990	55	65	1666.5
ZZLP560	1626	1122	992	450	450	160	50	220	85	240	54	-	22	16	-	66	225	580	480	50	940	1070	55	65	2185
ZZLP630	1762	1268	1072	500	495	180	60	240	85	260	64	-	24	18	-	72	228	680	530	75	1050	1286	65	75	2983
ZZLP710	1953	1366	1177	560	545	200	70	260	105	280	74.5	-	26	20	-	78	258	720	570	75	1150	1300	65	75	4107.5
ZZLP800	2083	1540	1358	630	600	224	75	300	105	320	79.5	-	30	20	-	90	263	840	650	95	1320	1510	75	90	5660
ZZLP900	2217	1700	1470	710	665	236	80	340	115	350	85	-	34	22	-	102	285	980	770	105	1420	1630	80	100	7183
ZZLP1000	2598	1930	1644	800	755	265	95	360	125	400	100	-	36	25	-	108	308	1050	810	120	1640	1860	95	110	9981
ZZLP1120	2869	2204	1869	900	850	300	100	400	140	400	106	-	40	28	-	120	322	1130	930	100	1870	2120	100	125	14082
ZZLP1250	3056	2470	2060	1000	950	335	120	450	140	485	127	-	45	32	-	135	356	1330	1020	155	2120	2430	120	150	18799
ZZLP1400	3598	2706	2267	1100	1035	375	130	500	165	670	137	-	50	32	-	150	372	1430	1120	155	2300	2610	120	150	25657
ZZLP1600	3963	2946	2570	1250	1135	400	140	560	180	750	-	14	56	-	42	168	459	1500	1180	160	2540	2580	145	170	34042
ZZLP1800	4321	3324	2742	1360	1290	450	150	630	180	850	-	15	63	-	45	189	434	1720	1350	185	2850	3220	165	200	45978

注：1. 上述减速器齿宽系数bB_a_B*=b/a(a为中心距)，行星传动齿轮bB_a_B*=0.7，平行轴传动齿轮bB_a_B*=0.4。

2. 行星轮个数nB_p=3。
