NGW11、NGW21、NGW31、NGW41、NGW51、NGW61、NGW71、NGW81、NGW91、NGW101、NGW111、NGW121、单级减速机外形尺寸JB1799-76

来源：网络作者：网络转载 2019-10-01 阅读：682

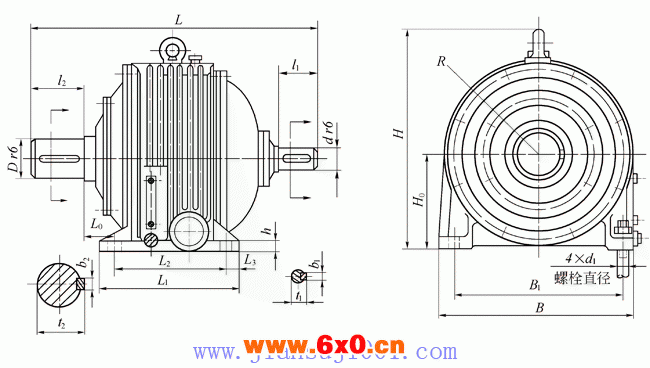

NGW单级减速器外形尺寸

型号规格	公称传动比i₀	外形及中心高					轴伸								地脚尺寸							质量 kg
		L	B	H	H₀	R	d	D	l₁	l₂	t₁	b₁	t₂	b₂	L₁	L₂	L₃	L₀	B₁	d₁	h
NGW 11	2.8-4.5	530	280	295	125 0 -0.5	125	35	50	55	85	38.5	10	55	16	215	165	25	105	220	M16	20	53
	5-12.5	477					30		50		33	8						57				50
NGW 21	2.8-4.5	604	305	325	140 0 -0.5	140	40	60	70	105	43.5	12	65.5	18	245	185	30	115.5	235	M20	25	80
	5-12.5	535					35		55		38.5	10						60.5				73
NGW 31	2.8-4.5	632	350	365	160 0 -0.5	160	45	70	70	105	49	14	76	20	260	200	30	125	270	M20	25	100
	5-12.5	569					40		70		43.5	12						62				98
NGW 41	2.8-4.5	734	380	425.5	180 0 -0.5	180	50	80	85	105	55	16	87	24	290	230	30	156	320	M24	30	147
	5-12.5	634					45		70		50	14						72				128
NGW 51	2.8-4.5	845	420	463.5	200 0 -0.5	200	55	90	85	115	60	16	97	24	310	250	30	196.5	360	M24	35	213
	5-12.5	729					50		85		55	16						80.5				193
NGW 61	2.8-4.5	886	475	524	225 0 -0.5	225	60	100	105	125	65.5	18	108	28	360	290	35	202.5	405	M30	40	289
	5-12.5	731					55		85		60	16						67.5				264
NGW 71	2.8-4.5	933	535	574	250 0 -0.5	250	65	110	105	140	70.5	18	119	32	375	305	35	213	465	M30	40	359
	5-12.5	800					60		105		65.5	18						80				301
NGW 81	2.8-4.5	1042	590	634	280 0 -0.5	280	75	120	115	160	81	20	129	32	440	350	45	219	510	M36	45	449
	5-12.5	899					65		105		70.5	18						86				399
NGW 91	2.8-4.5	1141	660	721	315 0 -0.5	315	85	130	125	165	92	24	140	36	475	385	45	225.5	570	M36	45	604
	5-12.5	976					75		115		81	20						70.5				542
NGW 101	2.8-4.5	1261	745	800	355 0 -0.5	355	95	150	140	200	103	28	161	40	525	425	50	251	645	M42	50	810
	5-12.5	1073					85		125		92	24						78				732
NGW 111	2.8-4.5	1355	840	891	400 0 -0.5	400	105	170	160	200	113	28	181	40	580	480	50	263	740	M42	55	1060
	5-12.5	1145					95		140		103	28						73				990
NGW 121	2.8-4.5	1500	950	1013	450 0 -0.5	455	115	190	160	240	124	32	202	45	680	560	60	288	820	M48	60	1638
	5-12.5	1286					105		160		113	28						73				1475

标签: 行星
