NGW型非标行星齿轮减速机结构原理

来源:网络  作者:网络转载   2019-10-01 阅读:142

    结构型式和工作原理

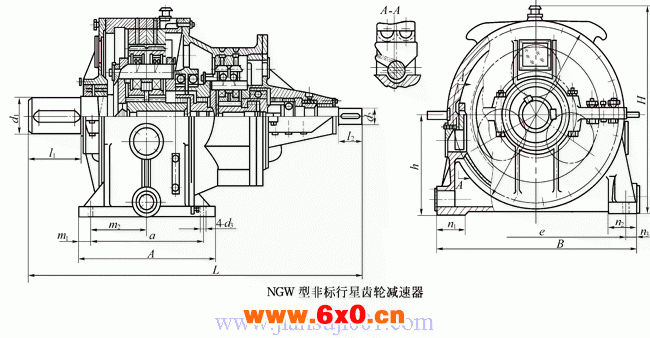

    减速器的结构见下图。由结构图可知电动机的转矩由高速轴输入,经浮动齿套传给高速级太阳轮,太阳轮与行星轮啮合,而行星轮同时又与内齿圈啮合,由于内齿圈与机体固定,使得行星轮产生了既围绕自身轴线转动,又围绕太阳轮轴线转动的复合运动。这时,传递给行星轮的转矩,由于其公转而传递给行星轴,再由行星轴将转矩传递给与其固定联接的行星架,再经内齿盘及浮动齿套将转矩传递给低速级太阳轮。低速级的转矩传递,由太阳轮到低速轴整个过程同高速级。
   NGW型非标行星齿轮减速器结构原理 NGW型非标行星齿轮减速机
