NGW-S型行星齿轮减速机主要性能参数及装配形式(JB3723-84)
使用系数K1
每日工作时间(h) | <3 | 3~6 | 6~10 | 10~24 | |
工作类型 | 中型 | 重型 | 特重型 | 连续型 | |
载荷性质 | 平稳无冲击 | 1 | 1 | 1 | 1.25 |
中等冲击 | 1 | 1.25 | 1.35 | 1.5 | |
强烈冲击 | 1.5 | 1.7 | 1.8 | 2 |
注:1.表中K1值仅适用于电动机或汽轮机驱动。
采用油浴润滑的系数K2
圆周速度(m/s) | ≤2.5 | >2.5~3.5 | >3.5~5 | >5~7 | >7~10 | >10~15 |
间断工作 | 1 | 1 | 1 | 1.05 | 1.1 | 1.15 |
连续工作 | 1 | 1.1 | 1.15 | 1.2 | 1.3 | 1.6 |
注:减速器圆周速度系指高速级而言。

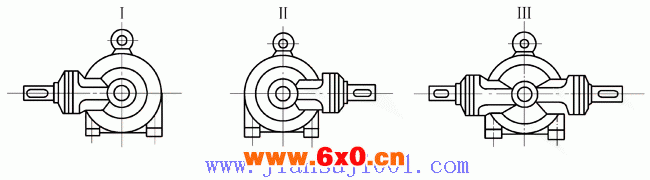

减速器的装配型式有三种,如下图所示
