NBZD560、NBZD630、NBZD710、NBZD800、NBZD900、NBZD1000、NBZD1120、NBZD1250、NBZD1400、NBZD1600型行星齿轮减速机外形及安装尺寸（

来源：网络作者：网络转载 2019-10-01 阅读：165

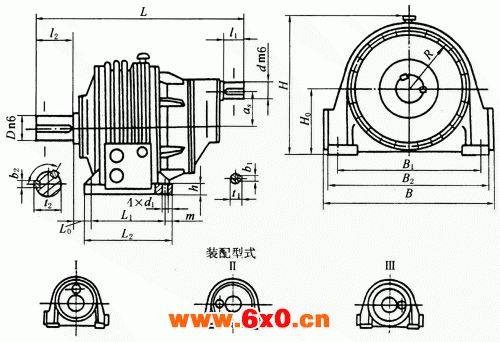

NBZD型行星齿轮减速机外形及安装尺寸

NBZD型行星齿轮减速机外形及安装尺寸

NBZD减速器的外形、装配型式和安装尺寸 (mm)

规格代号	型号规格	公称传动比i	外形及中心高					轴伸								地脚尺寸								质量(kg)	润滑油量(L)
规格代号	型号规格	公称传动比i	L	B	H	H₀	R/a_s	d	D	l₁	l₂	t₁	b₁	t₂	b₂	L₂	L₀	L₁	m	h	B₂	B₁	d₁	质量(kg)	润滑油量(L)
9	NBZD 560	56～125	1360	1100	990	450	430 182	55	220	82	280	59	16	231	50	660	105	500	80	70	1060	900	65	1970	180
10	NBZD 630	56～125	1562	1260	1095	500	485 200	60	240	105	330	64	18	252	56	740	118	560	90	80	1200	1040	74	2400	240
11	NBZD 710	56～125	1650	1360	1215	560	545 218	70	260	105	330	74.5	20	272	56	810	130	630	90	80	1320	1140	74	4000	300
12	NBZD 800	56～125	1955	560	1335	630	625 260	80	280	130	380	85	22	292	63	870	163	670	100	100	1500	1300	82	5850	450
13	NBZD 900	56～125	2146	1750	1510	710	690 296	90	340	130	450	95	25	355	80	940	194	740	100	100	1680	1480	82	6000	620
14	NBZD 1000	56～125	2364	1900	1680	800	770 334	100	360	165	450	106	28	375	80	1140	185	900	120	120	1840	1600	101	9050	800
15	NBZD 1120	56～125	2665	2120	1880	900	870 372	120	400	165	540	127	32	417	90	1260	207	1000	130	120	2060	1800	101	14300	1000
16	NBZD 1250	56～125	2910	2340	2060	1000	950 408	130	450	200	540	137	32	469	100	1400	225	1120	140	140	2280	2000	112	18700	1500
17	NBZD 1400	56～125	3175	2580	2280	1120	1050 446	150	500	200	540	158	36	519	100	1500	264	1200	150	150	2500	2200	112	21000	2400
18	NBZD 1600	56～125	3670	2970	2560	1250	1200 520	170	560	240	680	179	40	582	120	1600	350	1250	175	180	2890	2540	122	29500	5000
