NCD560、NCD630、NCD710、NCD800、NCD900、NCD1000、NCD1120、NCD1250、NCD1400、NCD1600、NCD1800、NCD2000型行星齿轮减速机外形

来源：网络作者：网络转载 2019-10-01 阅读：887

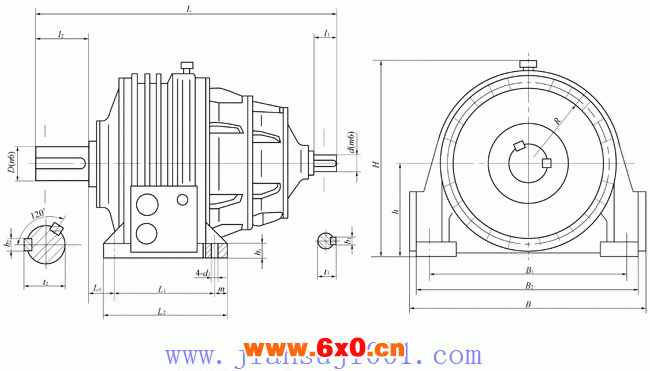

NCD型行星齿轮减速机外形及安装尺寸

NCD型行星齿轮减速机外形及安装尺寸

NCD减速器的外形和安装尺寸 (mm)

规格代号	型号规格	公称传动比i	外形及中心高					轴伸								地脚尺寸								质量 (kg)	润滑油量(L)
规格代号	型号规格	公称传动比i	L	B	H	H₀	R	d	D	l₁	l₂	t₁	b₁	t₂	b₂	L₂	L₀	L₁	m	h	B₂	B₁	d₁	质量 (kg)	润滑油量(L)
7	NCD 560	112～400	1500	1100	990	450	430	50	220	82	280	53.5	14	231	50	660	103	500	80	70	1060	900	65	2050	180
8	NCD 630	112～400	1650	1260	1095	500	485	60	240	105	330	64	18	252	56	740	118	560	90	80	1200	1040	75	2540	240
9	NCD 710	112～400	1775	1360	1215	560	545	65	260	105	330	69	18	272	56	810	130	630	90	80	1320	1140	75	4100	300
10	NCD 800	112～400	2090	1560	1335	630	625	65	280	105	380	69	18	292	63	870	163	670	100	100	1500	1300	80	5106	450
11	NCD 900	112～400	2340	1750	1510	710	690	70	340	105	450	74.5	20	355	80	940	194	740	100	100	1680	1480	80	7800	620
12	NCD 1000	112～400	2475	1900	1680	800	770	75	360	105	450	79.5	20	375	80	1140	160	900	120	120	1840	1600	101	10500	800
13	NCD 1120	112～400	2790	2120	1880	900	870	90	400	130	540	95	25	417	90	1260	207	1000	130	120	2060	1800	101	15200	1000
14	NCD 1250	112～400	3140	2340	2060	1000	950	100	450	165	540	106	28	469	100	1400	225	1120	140	140	2280	2000	110	18500	1500
15	NCD 1400	112～400	3560	2580	2280	1120	1050	110	500	165	540	116	28	519	100	1500	264	1200	150	150	2500	2200	110	24000	2400
16	NCD 1600	112～400	4020	2970	2560	1250	1200	120	560	165	680	127	32	582	120	1600	350	1250	175	180	2890	2540	120	31000	3000
17	NCD 1800	112～400	4350	3500	2860	1400	1350	140	600	200	680	148	36	625	140	1760	398	1420	180	200	3220	2880	140	40000	3400
18	NCD 2000	112～400	5225	3700	3190	1600	1680	150	630	200	680	158	36	655	140	1960	440	1580	190	220	3620	3260	160	51000	3900
