NBD560、NBD630、NBD710、NBD800、NBD900、NBD1000、NBD1120、NBD1250、NBD1400、NBD1600、NBD1800、NBD2000型行星齿轮减速机外形

来源：网络作者：网络转载 2019-10-01 阅读：976

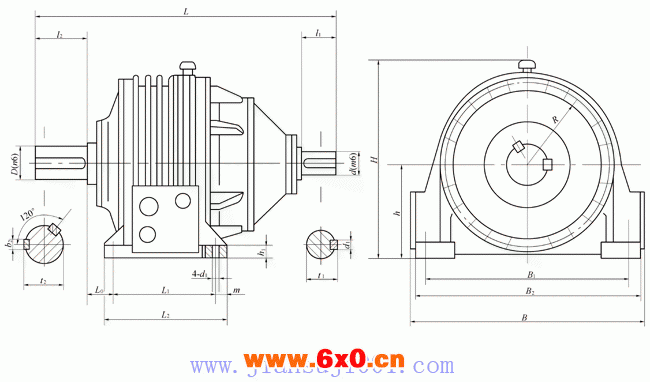

NBD型行星齿轮减速机外形及安装尺寸

NBD减速器的外形和安装尺寸 (mm)

规格代号	型号规格	公称传动比i	外形及中心高					轴伸								地脚尺寸								质量(kg)	润滑油量(L)
规格代号	型号规格	公称传动比i	L	B	H	H₀	R	d	D	l₁	l₂	t₁	b₁	t₂	b₂	L₂	L₀	L₁	m	h	B₂	B₁	d₁	质量(kg)	润滑油量(L)
9	NBD 560	20～50	1360	1100	990	450	430	80	220	130	280	85	22	231	50	660	103	500	80	70	1060	900	65	1850	140
10	NBD 630	20～50	1580	1260	1095	500	485	90	240	130	330	95	25	252	56	740	118	560	90	80	1200	1040	75	2300	180
11	NBD 710	20～50	1685	1360	1215	560	545	110	260	165	330	116	28	272	56	810	130	630	90	80	1320	1140	75	3700	240
12	NBD 800	20～50	1955	1560	1335	630	625	120	280	165	380	127	32	292	63	870	163	670	100	100	1500	1300	80	5000	300
13	NBD 900	20～50	2260	1750	1510	710	690	130	340	200	450	137	32	365	80	940	194	740	100	100	1680	1480	80	5600	450
14	NBD 1000	20～50	2330	1900	1680	800	770	140	360	200	450	148	36	375	80	1140	166	900	120	120	1840	1600	101	8100	620
15	NBD 1120	20～50	2580	2120	1880	900	870	160	400	240	540	169	40	417	90	1260	207	1000	130	120	2060	1800	101	13200	800
16	NBD 1250	20～50	2850	2340	2060	1000	950	180	450	240	540	190	45	469	100	1400	225	1120	140	140	2280	2000	110	17000	1000
17	NBD 1400	20～50	3120	2580	2280	1120	1050	200	500	280	540	210	45	519	100	1500	264	1200	150	150	2500	2200	110	19500	1500
18	NBD 1600	20～50	3580	2970	2560	1250	1200	220	560	280	680	231	50	582	120	1600	350	1250	175	180	2890	2540	120	26400	2400
19	NBD 1800	20～50	4150	3300	2860	1400	1350	260	600	330	680	272	56	625	140	1760	398	1420	180	200	3220	2880	140	37500	3000
20	NBD 2000	20～50	4900	3700	3190	1600	1480	280	630	380	680	292	63	635	140	1960	440	1580	190	220	3620	3260	160	51000	3800
