NAF型行星齿轮减速机外形及安装尺寸NAF型行星齿轮减速机外形及安装尺寸

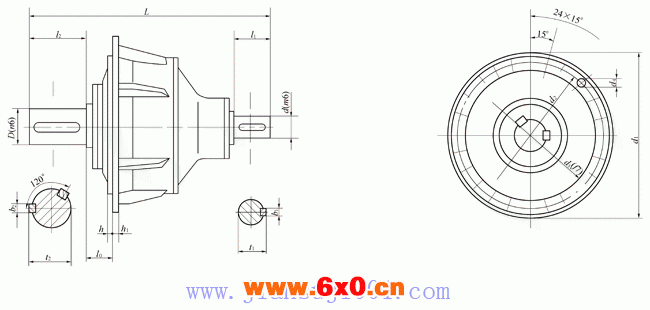

 NAF减速器的外形和安装尺寸              (mm)

规格代号
型号规格
公称传动 比i
外形尺寸
轴伸
法兰尺寸
质量(kg)
润滑油量(L)
L
d1
d
D
l1
l2
t1
b1
t2
b2
d2
d3
d4
L0
h
1
NAF
200
4～5.6
540
540
325
50
40
60
82
82
105
53.5
43
14
12
64
18
300
275
13.5
70
6
70
2
6.3～9
2
NAF
224
4～5.6
610
610
365
55
45
70
82
82
105
59
48.5
16
14
74.5
20
335
300
13.5
76
6
100
3
6.3～9
3
NAF
250
4～5.6
680
657
410
60
50
80
105
82
130
64
53.5
18
14
85
22
375
340
17.5
85
8
130
4
6.3～9
4
NAF
280
4～5.6
750
727
460
65
55
100
105
82
165
69
59
18
16
106
28
420
385
17.5
95
8
195
6
6.3～9
5
NAF
315
4～5.6
800
800
520
75
60
120
105
105
165
79.5
64
20
18
127
32
470
435
17.5
113
8
260
8
6.3～9
6
NAF
355
4～5.6
895
875
585
85
65
140
130
105
200
90
69
22
18
148
36
525
485
22
120
8
355
10
6.3～9
7
NAF
400
4～5.6
980
955
650
95
75
150
130
105
200
100
79.5
25
20
158
36
590
545
22
125
8
445
14
6.3～9
8
NAF
450
4～5.6
1135
1100
740
110
80
170
165
138
240
116
85
28
22
179
40
670
615
26
138
8
620
20
6.3～9
9
NAF
500
4～5.6
1250
1215
820
120
90
200
165
130
280
127
95
32
25
210
45
755
680
26
160
8
948
26
6.3～9
10
NAF
560
4～5.6
1355
1320
940
130
100
220
200
165
280
137
106
32
28
231
50
860
785
33
173.5
10
1280
34
6.3～9
