F8000系列行星摆线针轮减速机许用径向力

来源：网络作者：网络转载 2019-10-01 阅读：612

许用径向力

若摆线减速机与齿轮、链轮或皮带轮联接，请在径向力许容值范围内使用，若径向力超出许用值，可选用更大一号机械。

计算公式：

P：实际需用径向力（N）

T：轴上实际传递转矩（N·m）

R：链轮、齿轮及皮带轮等节圆半径（m）

PX：许用径向力（N）

Lf:负载作用系数

Cf:联接系数（表十二）

Fs:冲击系数（表十三）

联接系数（Cf）表十二

联接方式	Cf
链轮	1
齿轮	1.25
V型皮带	1.5

冲击系数（Fs）表十三

冲击程度	Fs
无冲击	1
轻冲击	1～1.2
重冲击	1.4～1.6

输出轴许容径向力P×（N）

机型号	输出转速（r/min）
机型号	1	2	3	4	5	6	8	10	15	20	25	30
8065	1140	1140	1140	1140	1140	1140	1140	1140	1140	1140	1140	1140
8075
8085
8095	3200	3200	3200	3200	3200	3200	3200	3200	3200	3200	2970	3010
8105	5300	5300	5300	5300	5300	5300	5300	5300	5300	5300	5300	5300
8115	9240	9240	9240	9240	9240	9240	9240	9240	9240	9240	9240	9240
81255	9240	9240	9240	9240	9240	9240	9240	9240	9240	9240	9240	9240
8135	15690	15690	15690	15690	15690	15690	15690	15690	15690	15690	15690	15690
8145
8155
8165	19200	19200	19200	19200	19200	19200	19200	19200	19200	19200	19200	18000
8175	27400	27400	27400	27400	27400	27400	27400	27400	27400	24900	23100	21700
8185	37200	37200	37200	37200	37200	37200	37200	37200	37200	33700	31300	29500
8195	51900	51900	51900	51900	51900	51900	51900	51900	51900	47400	44000	41400
8205	69000	69000	69000	69000	69000	69000	69000	69000	65100	59700	55900	52900
8215	86000	86000	86000	86000	86000	86000	86000	86000	82900	7600	71100	67400
8225	145000	145000	141000	130300	122000	11500	10600	99000	87000	80000	74800	71000
8235	178000	178000	176400	161700	15090	143000	131300	122500	108000	100000	93000	88200
8245	208000	208000	169000	180000	168000	160000	146000	137000	122000	11000	104000	98000
8255	257000	257000	240100	220500	206000	195000	179000	167000	148000	136000	127000	121000

机型号	输出转速(r/min)
机型号	35	40	50	60	80	100	125	150	200	250	300
8065	1140	1140	1140	1070	980	910	840	790	720	-	-
8075
8085
8095	3040	3050	2970	3010	2910	2700	2510	2360	2140	2000	1880
8105	5300	5300	5300	5300	4820	4480	4150	3920	3560	3310	3140
8115	9240	9240	9240	8070	7330	6810	6320	5960	5420	5030	4720
81255	9240	9240	9240	8070	7330	6810	6320	5960	5420	5030	4720
8135	15690	14990	13930	13120	11944	11080	10290	9690	8810	8190	7710
8145
8155
8165	17100	16400	15200	14300	13000	12100	11200	10600	9600	8900	8400
8175	207000	19800	18400	17300	15700	14600	13600	12800	11600	10800	10100
8185	28000	26800	24900	23500	21300	19800	18400	17300	15800	-	-
8195	39400	37700	35000	32900	30000	27800	25800	24200	22100	-	-
8205	50500	48500	45400	43000	39500	36800	34400	32600	29900	-	-
8215	64300	61700	57800	54800	50300	46900	43900	41500	38100	-	-
8225	676000	651000	610000	58000	520000	49400	460000	437000	40200	-	-
8235	84300	81000	75700	71600	658000	61500	57400	-	-	-	-
8245	94000	90000	84400	79900	73300	68500	64000	-	-	-	-
8255	114700	110700	102900	97600	89600	83800	78400	-	-	-	-

注：二级请参考所配低速端型号值

许用径向力

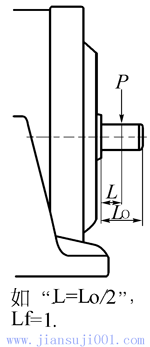

输出轴径向力作用位置系数Lf

机型号	L
机型号	5	10	15	20	25	30	35	40	45	50	60	70	80	90	100	120	140	160	180	200	225	250	275	300
8065	0.83	0.94	1.19	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
8075	0.83	0.94	1.19	1.56	-	-	-	-	-	-	-	-	-	-	-	-	-	-
8085	0.82	0.91	1.00	1.29	-	1.88	-	-	-	-	-	-	-	-	-	-	-	-
8095	0.86	0.91	0.97	1.13	1.59	1.64	1.90	-	-	-	-	-	-	-	-	-	-	-
8105	0.86	0.92	0.97	1.13	1.38	1.64	1.90	-	-	-	-	-	-	-	-	-	-	-
8115 8125	-	0.82	0.87	0.92	1.38	1.08	1.25	1.42	1.59	1.76	-	-	-	-	-	-	-	-
8135	-	-	0.83	0.87	0.97	0.96	1.00	1.13	1.25	1.38	1.63	1.88	-	-	-	-	-	-
8145 8155	-	-	-	0.66	0.92	0.80	0.87	0.93	1.00	1.10	1.30	1.50	1.70	1.90	-	-	-	-
8165	-	-	-	0.83	0.73	0.90	0.93	0.97	1.00	1.11	1.32	1.53	1.75	1.96	-	-	-	-
8175	-	-	-	0.86	0.87	0.92	0.92	0.97	1.00	1.11	1.32	1.53	1.75	1.96	-	-	-	-
8185	-	-	-	-	0.89	0.87	0.90	0.93	0.95	0.98	1.09	1.26	1.43	1.60	1.78	-	-	-	-	-	-	-	-	-
8195	-	-	-	-	0.85	0.85	0.87	0.89	0.91	0.93	0.97	1.04	1.18	1.32	1.46	1.75	-	-	-	-	-	-	-	-
8205	-	-	-	-	-	-	-	0.70	0.74	0.77	0.84	0.91	0.98	1.05	1.12	1.26	1.40	1.54	-	-	-	-	-	-
8215	-	-	-	-	-	-	-	0.70	0.73	0.77	0.84	0.91	0.98	1.05	1.13	1.27	4.41	1.56	-	-	-	-	-	-
8225	-	-	-	-	-	-	-	0.86	0.88	0.90	0.93	0.96	0.99	1.02	1.06	1.12	1.19	1.25	-	-	-	-	-	-
8235	-	-	-	-	-	-	-	0.82	0.84	0.85	0.88	0.91	0.94	0.97	1.00	1.06	1.12	1.18	1.24	1.30	-	-	-	-
8245	-	-	-	-	-	-	-	0.83	0.84	0.86	0.89	0.92	0.94	0.97	1.00	1.06	1.11	1.17	1.23	1.29	-	-	-	-
8255	-	-	-	-	-	-	-	-	-	0.83	0.85	0.88	0.90	0.93	0.95	1.00	1.05	1.10	1.22	1.36	1.52	1.69	-	-

注：二级请参考所配低速端型号值

许用径向力

输入轴许用径向力P×（N）

8125

机型号	传动比	输入转速（r/min）
机型号	传动比	600	750	900	1000	1200	1500	1800
8065	11-43	55	55	55	55	55	55	55
8075	11-43	70	70	70	70	70	70	70
8085	11-43	140	140	140	140	90	90	90
8095	6-43	240	240	190	190	190	190	140
8105	6-87	530	530	530	490	390	340	340
8115	6-17	780	780	780	680	680	580	580
21-87	, 780	780	530	490	490	440	390
8135	6-21	1760	1660	1560	1470	1370	1170	1079
8145	25-87	1760	1470	1170	1120	1070	1030	930
8155	6-25	1070	980	780	680	680	630	580
8155	29-87	880	580	580	490	490	440	440
8165	11-17	1960	1960	1960	1860	1760	1660	1610
8165	21-87	1660	1520	1270	1170	1070	930	880
8175	11-17	2640	2400	2350	2250	1960	1860	1860
8175	21-87	2450	2150	2150	1760	1760	1520	1520
8185	11-87	3420	3280	2990	2940	2740	2550	2550
8195	11-25	3920	3920	3570	3430	3130	2940	2940
8195	29-87	3570	3230	3040	2940	2740	2450	2450
8205	11-87	6170	6220	6080	5880	5390	4900	5390
8215	11-87	7250	6810	6320	6120	5440	5090	5730
8225	11-87	7500	6960	6610	6420	5980	5780	6610
8235	11-87	8720	8970	9160	9510	10000	-	-
8245	11-87	11100	10500	10100	10100	11000	-	-
8255	11-87	13100	12200	11200	10700	11700	-	-

注：二级请参才所配相应高速端型号值

输入轴径向力作用位置系数Lf

机型号	L
机型号	5	10	15	20	25	30	35	40	45	50	60	70	80	90	100	120	140	160	180	200
8065	0.73	0.91	1.20	1.60	2.00	-	-	-	-	-	-	-	-	-	-	-
8075	0.73	0.91	1.20	1.60	2.00	-	-	-	-	-	-	-	-	-	-	-
8085	0.73	0.91	1.20	1.60	2.00	-	-	-	-	-	-	-	-	-	-	-
8095	0.88	0.96	1.20	1.59	2.00	2.38	-	-	-	-	-	-	-	-	-	-
8105	0.91	0.97	1.20	1.59	2.00	2.38	-	-	-	-	-	-	-	-	-	-
8115 8125	-	0.81	0.93	1.14	1.41	1.67	1.96	2.22	-	-	-	-	-	-	-	-
8135	-	0.78	0.89	1.00	1.23	1.45	1.69	1.92	2.13	-	-	-	-	-	-	-
8145	-	0.78	0.89	1.00	1.23	1.45	1.69	1.92	2.13	-	-	-	-	-	-	-
8155	-	0.78	0.89	1.00	1.23	1.45	1.69	1.92	2.13	-	-	-	-	-	-	-
8165	-	0.92	0.95	0.98	1.05	1.18	1.28	1.41	1.52	1.64	1.85	-	-	-	-	-
8175	-	-	0.93	0.96	0.99	1.05	1.16	1.28	1.39	1.49	1.72	1.92	2.17	-	-	-
8185	-	-	-	0.93	0.96	0.99	1.05	1.15	1.25	1.35	1.56	1.75	1.96	2.17	-	-
8195	-	-	-	0.93	0.95	0.98	1.00	1.09	1.16	1.25	1.41	1.59	1.75	1.92	2.08	-	-	-	-	-
8205	-	-	-	-	0.93	0.95	0.97	1.00	1.04	1.10	1.22	1.33	1.45	1.56	1.68	1.91	-	-	-	-
8215	-	-	-	-	0.93	0.95	0.98	1.00	1.03	1.08	1.19	1.29	1.40	1.51	1.61	1.82	-	-	-	-
8225	-	-	-	-	0.94	0.96	0.98	0.89	1.02	1.04	1.08	1.14	1.24	1.33	1.42	1.60	-	-	-	-
8235	-	-	-	-	0.84	0.86	0.87	0.96	0.96	0.98	1.07	1.16	1.25	1.34	1.44	1.62	-	-	-	-
8245	-	-	-	-	0.91	0.92	0.94	0.93	0.98	0.99	1.07	1.15	1.24	1.33	1.42	1.59	-	-	-	-
8255	-	-	-	-	-	-	0.92	0.93	0.94	0.96	0.99	1.013	1.09	1.16	1.22	1.34	1.47	1.60	1.72	-

注：二级参考所配相应高速端型号值
