QY34D型起重机用硬齿面减速机外形及安装尺寸

来源：网络作者：网络转载 2019-10-01 阅读：238

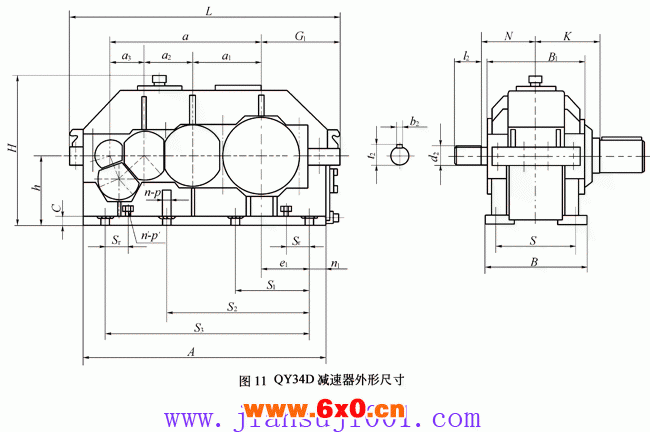

QY34D型起重机用硬齿面减速器外形及安装尺寸

QY34D型起重机用硬齿面减速器外形及安装尺寸

名义中心距a₁	a₂	a₃	a₄	a	N	输入轴端
						I=1400～400
						D₂		L₂		B₂		T₂
200	140	100	71	440	160	19		40		6		21.5
225	160	112	80	497	175	24		50		8		27
250	180	125	90	555	195	28		60		8		31
280	200	140	100	620	210	32		80		10		35
315	225	160	112	700	230	38		80		10		41
355	250	180	125	785	240	42		110		12		45
						I=100～224				I=250～400
						D₂	L₂	B₂	T₂	D₂	T₂	B₂	T₂
400	280	200	140	880	280	48	110	14	51.5	38	80	10	41
450	315	225	160	990	290	48	110	14	51.5	42	110	12	45
500	355	250	180	1105	325	60	140	18	64	48	110	14	51.5
560	400	280	200	1240	360	65	140	18	69	55	110	16	59
630	450	315	225	1395	410	70	140	20	74.5	60	140	18	64
710	500	355	250	1565	435	80	170	22	85	65	140	18	69
800	560	400	280	1760	490	95	170	25	100	70	140	20	74.5

名义中距离a₁	外形尺寸			中心高	S	S₁	S₂	S₃	C	P	n
名义中距离a₁	L	H	b	中心高	S	S₁	S₂	S₃	C	P	n
200	780	431	295	200	235	310	620		25	22	6
225	880	479	320	225	260	350	700		25	22	6
250	970	524	360	250	290	390	780		30	26	6
280	1081	579	445	280	325	435	875		30	26	6
315	1230	659	450	315	365	500	1000		35	33	6
355	1384	736	470	355	390	565	1130		35	33	6
400	1549	821	520	400	430	455	845	1265	40	40	8
450	1719	980	570	450	480	500	950	1425	40	40	8
500	1930	1075	630	500	530	575	1060	1590	45	45	8
560	2120	1185	700	560	600	620	1190	1780	45	45	8
630	2375	1335	800	530	580	690	1350	2015	52	52	8
710	2670	1487	850	710	730	755	1515	2270	52	52	8
800	2995	1669	960	800	830	845	1690	2535	62	62	8

名义中心距a₁	外形尺寸			a	B₁	G₁	N₁	E₁	重量（kg）
名义中心距a₁	s_r	p₁	N₁	a	B₁	G₁	N₁	E₁	重量（kg）
200				700	265	225	40	145	272
225				780	290	253	40	163	372
250				870	340	275	45	180	521
280				965	375	300	45	205	708
315				1100	405	355	50	240	965
355	160	M24	4	1230	460	390	50	275	1295
400	180	M24	4	1385	515	435	60	305	1813
450	200	M30	4	1545	590	485	60	350	2677
500	225	M30	4	1730	660	540	70	380	3660
560	110	M36	4	1920	730	585	70	430	4864
630	120	M36	4	2175	835	665	80	500	6740
710	290	M42	4	2430	890	750	80	570	8980
800	380(240)	M42	4	2735	1030	850	100	640	12976
