QY4D型起重机用硬齿面减速机外形及安装尺寸

来源：网络作者：网络转载 2019-10-01 阅读：524

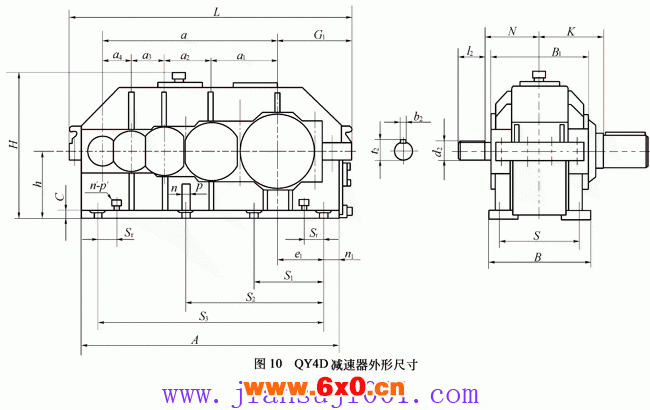

QY4D型起重机用硬齿面减速器外形及安装尺寸

QY4D型起重机用硬齿面减速器外形及安装尺寸

名义中心距a₁	a₂	a₃	a₄	a	N	输入轴端
						I=100～400
						D₂		L₂			B₂		T₂
200	140	100	71	511	160	19			40		6			21.5
225	160	112	80	577	175	24			50		8			27
250	180	125	90	645	195	28			60		8			31
280	200	140	100	720	210	32			80		10			35
315	225	160	112	812	230	38			80		10			41
355	250	180	125	910	240	42			110		12			45
						I=100～224					I=250～400
						D₂	L₂		B₂	T₂	D₂	L₂		B₂	T₂
400	280	200	140	1020	280	48	110		14	51.5	38	80		10	41
450	315	225	160	1150	290	48	110		14	51.5	42	110		12	45
500	355	250	180	1285	325	60	140		18	64	48	110		14	51.5
560	400	280	200	1440	360	65	140		18	69	55	110		16	59
630	450	315	225	1620	410	70	140		20	74.5	60	140		18	64
710	500	355	250	1815	435	80	170		22	85	65	140		18	69
800	560	400	280	2040	490	95	170		25	100	70	140		20	74.5

名义中心距a₁	外形尺寸					中心高h	s	S₁	S₂	S₃	c	p	n
名义中心距a₁	L	H		B		中心高h	s	S₁	S₂	S₃	c	p	n
200	831		431		295	200	235	310	671		25	22	6
225	945		524		320	225	260	350	700		25	22	6
250	1035		479		360	250	260	390	845		30	26	6
280	1156		579		400	280	325	435	1036		30	25	6
315	1322		659		445	315	365	518	1230		35	33	6
355	1484		736		470	355	390	565	915		35	33	6
400	1654		821		520	400	430	455	4035	1370	40	40	8
450	1844		980		570	450	480	515	1060	1550	40	40	8
500	2075		1075		630	500	530	575	1160	1735	50	45	8
560	2270		1185		700	560	600	650	1290	1940	50	45	8
630	2560		1335		800	630	680	730	1470	2200	60	52	8
710	2875		1487		850	710	730	825	1650	2475	60	52	8
800	3235		1669		960	800	830	925	1850	2775	70	62	8

名义中心距a₁	外形尺寸			A		B₁	G₁		N₁	E₁	重量（kg）
	S₁	P₁	N₁
200				751	265		225	40		145		286
225				845	290		253	40		163		378
250				935	340		275	45		180		523
280				1040	375		300	45		205		698
315				1192	405		355	50		240		968
355	100			1330	460		390	50		275		1280
400	110	M24	4	1490	515		435	60		305		1831
450	130	M24	4	1670	590		585	60		350		2675
500	150	M30	4	1875	660		540	70		385		3597
560	160	M36	4	2080	730		585	70		430		4915
630	195	M36	4	2360	835		665	80		500		6572
710	190	M42	4	2635	890		750	80		570		9760
800	240	M 42	4	2975	1030		850	100		640		13605
