（3）使用系数K 由表1-9根据使用情况选择使用系数。
（b）电机功率
假使电机功率未知，可由下列公式确定驱动机器所需功率，然后选择一电机功率接近并超过机器所需的计算功率。
P=T*n/9550
式中：P一机器所需功率 KW
T一驱动机器所需的扭矩 N·M
N一驱动机器的转速 r/min
(c)机座选择
根据使用系数，参考表1-11、1-12、1-13、1-14，表首“由公称输出转速”纵列往下查阅，找得相等或接近的转速，以及横向查得上述选定的电机功率，即可查得机座规格。
(d)系列选择
根据使用需要，采用交流电动机直联型，选TCJY系列；采用电磁制动交流电机直联型，选TCJYJ系列；采用隔爆交流电机直联型，选TCJYB系列。
(e)外加载
校核外加载荷方法与选用TCJS系列相同。
表1-9使用系数K
驱动机型类 | 运行时间 | ||
≤8h | >8-16h | >16h | |
均匀载荷 | 1.00 | 1.00 | 1.25 |
液体或半液体搅拌机 | |||
均匀负载的转送机或升降机 | |||
不反向的洗衣机 | |||
离心泵和齿轮泵 | |||
中等冲击载荷 | 1.00 | 1.25 | 1.50 |
浓度变化的搅拌机 | |||
不均匀负载的传送机 | |||
换向式洗衣机 | |||
纸浆机和造纸机 | |||
混橡机和压延机 | |||
重的冲击载荷 | |||
压砖机 | 1.25 | 1.50 | 2.00 |
往复式和振动式传送机 | |||
压碎机 | |||

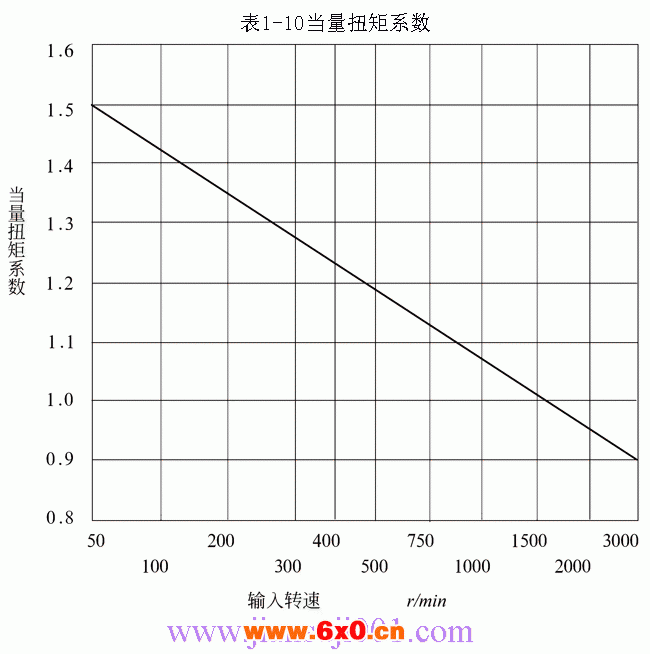

当量扭矩系数是减速机输入速在50~300 r/min之间时,承载能力的调整,其它转速时请与本厂技术部门联系。
例1：
欲选一台法兰凸缘安装的贺柱齿轮减速机，用于驱动螺旋式输送机，均匀载荷，二班制工业，输入功率4KW 时，转速要求60r/min左右，减速机与输送机采用柱销式联轴器连结。
（a）使用系数K
根据使用情况由表1-9查得K=1。
（b）电机功率
电机输入功率为4KW，交流。
（c）机座选择
根据使用系数K=1，查表1-11，由“公称于输出转速”纵列往下查得63r/min横向查阅电机功率为4KW时，机座规格为180S；查表1-3TJ180机座，公称输出速为63r/min时，其实际减速成比22.53,三级减速,查Y系列交流电动机4KW4极电机的额定转速为1440r/min。
实际输出转速1400/22.35=63.9r/min。
（d）系列选择
按要求选用TCJY系列。
（e）外加载荷
传动休用联轴器驱动，不需校对外加载荷 。
所选用减速机型号为TCJY180F-63S4、B5安装。
例2：有一台不均匀负载的倾斜式传送机，中等冲击载荷，停机时有制动要求，三班运转，输入扭矩为1990N·M，输入转速为50 r/min，传送机与减速机输出端用一对1：2的链轮联接，链距25.4mm,小链轮19齿,欲选用一台电磁制动交流电机直联型减速机,满足上列传动。
（a） 选用系数K
根据使用情况由表1-9查得K=1.5。
（b）电机功率
电机功率未知，按公式P=T*n/9550计算、转动机所需机的功率=
选电机功率为11KW。
(c)机座选择
根据使用系数K=1.5,查表1-13,由“公称输出转速”纵列往下查得100r/min时，机座规格为250S；查得1-3，TCJ250机座，公称输出转速为100r/min时，其实际减速比为14.52,三级减速,查Y系列交流电机11KW4极电机的额定转速为1460r/min,实际输入转速
t>(d)系列选择
按要求选用TCJYEJ系列。
（e）外加载荷
减速机输出采用链传动，按第4页公式计算输出上的径向载荷，小链轮的分度圆半径
查表1-7,TCJ250机座,输出转速为100r/min时,允许的最大径向载荷 为1736Kgf,校核后获得通过,所选用减速机型号为TCJYEJ250-100S、B3安装。
上列的径向载荷，按作用在输出轴中间点计算，有偏离时应作换算。
