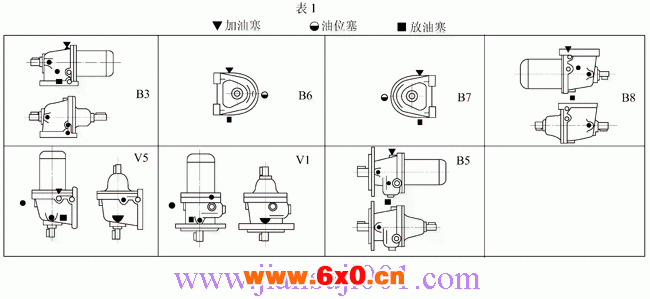

减速机配有加油塞、油位塞及放油塞，不同的安装形式，其油塞的功能列入表1-1，订货时请注明安装形式。

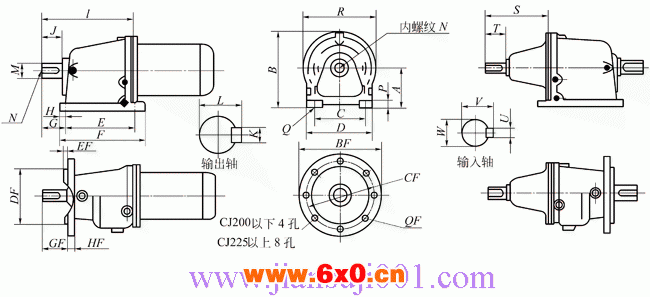

减速机各机座的外形尺寸列入表-2，配置电动机时，其输入端的各种电机长度尺寸电机而定，对于电动机的出线盒方位，由输入出端向后看，交流电机布置在右面，隔爆电机布置在上面，直流电机布置在右面，用户如有特殊要求，应在订货时注明方位。
TCJ系列圆柱齿轮减速机的承载能力
1.当减速机采用联轴器传动时,不需校核外加载荷,其承载能力见表1-4,但不推荐采用刚性固定式联轴器,当采用链、圆柱齿轮、皮带轮输出时，并按下列公式这一确定其径向载荷。
（a）按扭矩计算
径向载荷
（b）按功率计算
径向载荷
表1-2
机座号 | A | B | C | D | E | F | G | H | I | J | J | L | M | N | P |
TCJ100 | 100 | 195 | 150 | 180 | 145 | 171 | 57 | 13 | 193 | 40 | 6h9 | 21.5 | 19j6 | M6 | 16 |
TCJ112 | 112 | 215 | 170 | 196 | 170 | 200 | 66 | 13 | 227 | 50 | 8h9 | 27 | 24 j6 | M8 | 16 |
TCJ132 | 132 | 257 | 205 | 240 | 190 | 228 | 88 | 19 | 265 | 80 | 8 h9 | 31 | 28 j6 | M10 | 20 |
TCJ160 | 160 | 310 | 240 | 290 | 215 | 255 | 107 | 20 | 309 | 80 | 10 h9 | 41 | 38 j6 | M12 | 25 |
TCJ180 | 180 | 345 | 270 | 320 | 235 | 285 | 145 | 25 | 370 | 110 | 12 h9 | 45 | 42 j6 | M12 | 30 |
TCJ200 | 200 | 380 | 300 | 350 | 260 | 310 | 145 | 25 | 387 | 110 | 14 h9 | 51.5 | 48 j6 | M12 | 30 |
TCJ225 | 225 | 425 | 335 | 390 | 280 | 340 | 153 | 30 | 420 | 110 | 16 h9 | 59 | 55 m6 | M16 | 35 |
TCJ250 | 250 | 450 | 380 | 450 | 315 | 385 | 177 | 35 | 471 | 140 | 18 h9 | 69 | 65 m6 | M20 | 40 |
TCJ280 | 280 | 490 | 430 | 500 | 340 | 410 | 183 | 35 | 491 | 140 | 20 h9 | 79.5 | 75 m6 | M24 | 40 |
TCJ315 | 315 | 565 | 440 | 520 | 440 | 520 | 220 | 40 | 640 | 175 | 22 h9 | 90 | 85 m6 | M24 | 45 |
TCJ355 | 355 | 630 | 490 | 580 | 480 | 560 | 220 | 40 | 680 | 175 | 25 h9 | 100 | 95 m6 | M24 | 50 |
TCJ400 | 400 | 700 | 540 | 640 | 520 | 600 | 255 | 40 | 750 | 210 | 28 h9 | 116 | 110 m6 | M24 | 60 |
机座号 | Q | R | S | T | U | V | W | BF | CF | DF | EF | GF | HF | QF | 重量（kg）(不含电机) |
TCJ100 | 10 | 190 | 140 | 40 | 6h9 | 21.5 | 19j6 | 250 | 215 | 180j6 | 4 | 40 | 13 | 14 | 20 |
TCJ112 | 10 | 206 | 140 | 60 | 6 h9 | 21.5 | 19 j6 | 250 | 215 | 180 j6 | 4 | 50 | 13 | 14 | 25 |
TCJ132 | 12 | 250 | 160 | 50 | 8 h9 | 27 | 24 j6 | 300 | 265 | 230 j6 | 4 | 60 | 14 | 14 | 37 |
TCJ160 | 14 | 300 | 190 | 60 | 8 h9 | 31 | 28 j6 | 350 | 300 | 250 j6 | 5 | 80 | 16 | 18 | 62 |
TCJ180 | 18 | 330 | 220 | 80 | 10 h9 | 35 | 32 j6 | 350 | 300 | 250 j6 | 5 | 110 | 18 | 18 | 92 |
TCJ200 | 18 | 360 | 255 | 80 | 10 h9 | 41 | 38 j6 | 400 | 350 | 300 j6 | 5 | 110 | 18 | 18 | 118 |
TCJ225 | 22 | 400 | 255 | 80 | 10 h9 | 41 | 38 j6 | 450 | 400 | 350 j6 | 5 | 110 | 20 | 18 | 155 |
TCJ250 | 26 | 440 | 265 | 110 | 12 h9 | 45 | 42 j6 | 550 | 500 | 450 j6 | 5 | 140 | 22 | 18 | 190 |
TCJ280 | 26 | 480 | 275 | 110 | 14 h9 | 51.5 | 48 j6 | 550 | 500 | 450 j6 | 5 | 140 | 22 | 18 | 250 |
TCJ315 | 30 | 500 | 300 | 110 | 16 h9 | 59 | 55 j6 | / | / | / | / | / | / | / | 360 |
TCJ355 | 33 | 550 | 340 | 140 | 18 h9 | 64 | 60 j6 | / | / | / | / | / | / | / | 500 |
TCJ400 | 33 | 600 | 370 | 140 | 20 h9 | 74.5 | 70 j6 | / | / | / | / | / | / | / | 625 |
