表1-4输入转速为1420r/min时的输出扭矩nm
公称转速r/min | 公称齿数比u | 机座号 | |||||||||||
100 | 112 | 132 | 160 | 180 | 200 | 225 | 250 | 280 | 315 | 355 | 400 | ||
355 | 4 | 40 | 70 | 128 | 212 | 316 | 495 | 672 | 1000 | 1410 | 2450 | 3200 | 4000 |
315 | 4.5 | 45 | 74 | 134 | 228 | 335 | 515 | 700 | 1060 | 1504 | 2570 | 3330 | 4260 |
280 | 5 | 50 | 76 | 140 | 246 | 355 | 532 | 725 | 1125 | 1595 | 2650 | 3480 | 4390 |
250 | 5.6 | 56 | 78 | 150 | 270 | 380 | 545 | 750 | 1175 | 1685 | 2750 | 3530 | 4500 |
224 | 6.3 | 56 | 80 | 175 | 290 | 400 | 565 | 780 | 1225 | 1780 | 2810 | 3640 | 4700 |
200 | 7.1 | 58 | 82 | 190 | 305 | 420 | 585 | 810 | 1270 | 1860 | 2980 | 3830 | 4900 |
180 | 8 | 58 | 84 | 200 | 320 | 440 | 605 | 850 | 1320 | 1952 | 3020 | 3970 | 5060 |
160 | 9 | 60 | 88 | 210 | 328 | 458 | 660 | 885 | 1375 | 2040 | 3050 | 4100 | 5300 |
140 | 10 | 60 | 92 | 220 | 338 | 482 | 710 | 925 | 1425 | 2130 | 3080 | 4250 | 5460 |
125 | 11.2 | 60 | 96 | 228 | 348 | 495 | 760 | 955 | 1475 | 2240 | 3110 | 4450 | 5700 |
112 | 12.5 | 64 | 100 | 236 | 368 | 515 | 800 | 1000 | 1530 | 2346 | 3140 | 4600 | 5860 |
100 | 14 | 64 | 106 | 240 | 382 | 535 | 836 | 1050 | 1585 | 2446 | 3170 | 4900 | 6150 |
90 | 16 | 70 | 112 | 246 | 400 | 555 | 866 | 1100 | 1632 | 2545 | 3210 | 4920 | 6350 |
80 | 18 | 70 | 116 | 252 | 405 | 568 | 895 | 1150 | 1682 | 2618 | 3250 | 4950 | 7480 |
71 | 20 | 74 | 120 | 256 | 410 | 580 | 915 | 1200 | 1712 | 2678 | 3300 | 4970 | 7630 |
63 | 22.4 | 74 | 124 | 262 | 415 | 590 | 935 | 1230 | 1748 | 2745 | 3340 | 4990 | 7780 |
56 | 25 | 80 | 130 | 266 | 420 | 600 | 950 | 1250 | 1776 | 2808 | 3400 | 5010 | 7860 |
50 | 28 | 80 | 135 | 272 | 425 | 610 | 970 | 1275 | 1800 | 2865 | 3500 | 5030 | 7950 |
45 | 31.35 | 84 | 138 | 274 | 428 | 620 | 980 | 1295 | 1826 | 2870 | 3600 | 5050 | 7950 |
40 | 35.35 | 84 | 140 | 276 | 432 | 630 | 990 | 1315 | 1886 | 2875 | 3620 | 5070 | 8020 |
36 | 40 | 143 | 278 | 438 | 640 | 1000 | 1340 | 1910 | 2880 | 3660 | 5110 | 8020 | |
31.5 | 45 | 145 | 280 | 442 | 646 | 1010 | 1360 | 1950 | 2890 | 3690 | 5150 | 8090 | |
28 | 50 | 148 | 282 | 448 | 650 | 1020 | 1380 | 1990 | 2900 | 3720 | 5200 | 8090 | |
25 | 56 | 150 | 284 | 452 | 658 | 1030 | 1400 | 2030 | 2920 | 3750 | 5290 | 8150 | |
22.4 | 63 | 286 | 456 | 664 | 1040 | 1420 | 2070 | 2940 | 3800 | 5340 | 8150 | ||
20 | 71 | 288 | 460 | 670 | 1050 | 1440 | 2110 | 2960 | 3850 | 5400 | 8180 | ||
18 | 80 | 288 | 468 | 678 | 1060 | 1460 | 2132 | 2980 | 3920 | 5400 | 8180 | ||
16 | 90 | 2152 | 3000 | 4000 | 5450 | 8260 | |||||||
14 | 100 | 2172 | 3010 | 4000 | 5450 | 8260 | |||||||
最大扭矩 | 二级减速 | 60 | 110 | 220 | 370 | 500 | 780 | 1000 | 1480 | 2700 | 3500 | 5600 | 7400 |
三级减速 | 90 | 160 | 300 | 480 | 700 | 1100 | 1500 | 2200 | 3100 | 4200 | 6000 | 8500 | |
式中:FX一作用在输出轴上的径向载荷; kgf
T一减速机的输出扭矩 NM
P一机器所需的功率 KW
r一链轮、圆柱齿轮、皮带轮的计算半径； mm
n一减速机的输出转速； r/min
k1一传动特性系数，由下表选取：
径向载荷来源 | K1系数 |
单排链轮 | 1.00 |
圆柱齿轮、双排链轮、间歇轮 | 1.25 |
皮带轮 | 1.50 |

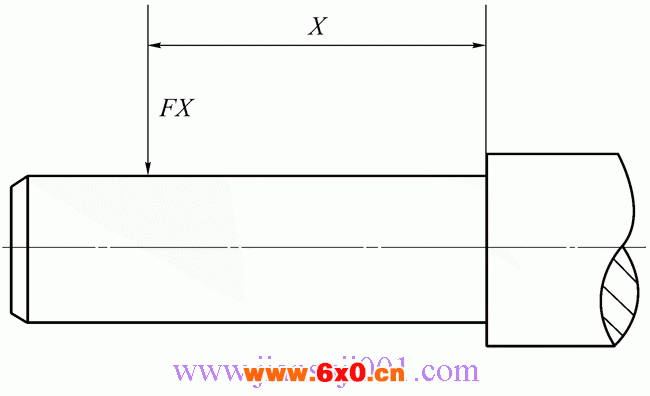

如果径向载荷作用与输出轴中间点有偏离时,可参阅下列公式进行换算:
式中：F一作用在输出轴中间点的当量径向载荷，a 、b由1-5表查阅。
表1-5
机座号 | amm | bmm |
100 | 44 | 24 |
112 | 49.5 | 24.5 |
132 | 60 | 30 |
160 | 77 | 37 |
180 | 93 | 38 |
200 | 93.7 | 38.7 |
225 | 97.5 | 42.5 |
250 | 115 | 45 |
280 | 115 | 45 |
315 | 158.5 | 71 |
355 | 167.5 | 80 |
400 | 165 | 60 |
表1-7为TCJ系列圆柱轮减速机输出轴上允许的最大径向载荷Fmax， 校核当量径向载荷F≤Fmax。
表1-8列出了TCJ系列圆柱齿轮减速机输出轴上允许的最大向载荷，当减速机输出轴上承受轴向外力时，应不超过表1-8所规定的最大轴向载荷；计算轴向载荷时，应不带任何径向载荷，如输出轴需承受较大的复合载荷，选用时请向本厂技术科查询。
表1-6列出了TCJS系列圆柱齿轮减速机输入轴上允许的最大径向载荷，计算输入的径向载荷，可参照输出端的公式，将输入扭矩或输入功率及输入转速代入有关式中求得，校核计算值不得超过表1-6所规定的数值。
