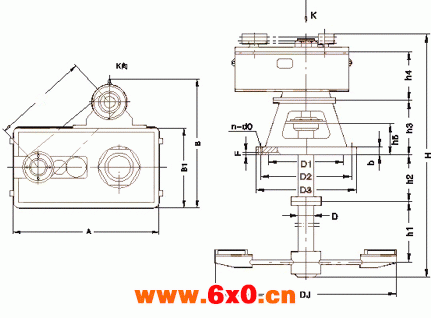

GOJ型硬齿面齿轮减速机外形尺寸
型号 | 出轴 直径 D | 中心 距 a | 许用 扭矩 NM | 外形尺寸 | 安装尺寸 | 皮带根 数及 型号 | 重量 | |||||||||||||||
a1 | DJ | H | A | B | B1 | h4 | h1 | h2 | h3 | h5 | D1 H8 | D2 | D3 | F | b | n-d0 | ||||||
GOJ4 | 80 | 256 | 1060 | 420 | 300-1000 | 2700-4000 | 416 | 720-1000 | 314 | 400 | 500-2000 | 605 | 605 | 165 | 510 | 580 | 630 | 6 | 30 | 16-φ20 | 4-9N | 750 |
GOJ7.5 | 95 | 292 | 3000 | 510 | 500-1500 | 350-4500 | 454 | 890-1100 | 343 | 450 | 1000-2500 | 660 | 660 | 200 | 540 | 620 | 670 | 6 | 30 | 20-φ27 | 4-9N | 960 |
GOJ15 | 110 | 49 | 4730 | 650 | 800-1800 | 4000-5000 | 800 | 910-1175 | 500 | 525 | 1200-2800 | 660 | 660 | 235 | 610 | 720 | 780 | 6 | 35 | 20-φ27 | 4-15N | 1320 |
GOJ22 | 140 | 587 | 9000 | 780 | 1000-2000 | 3000-6000 | 1200 | 965-1230 | 600 | 575 | 1500-3000 | 750 | 750 | 250 | 850 | 930 | 1000 | 8 | 42 | 20-φ27 | 5-15N | 2050 |
GOJ35 | 160 | 699 | 12750 | 810 | 1100-2200 | 3000-6000 | 1300 | 980-1280 | 700 | 610 | 1800-3200 | 750 | 750 | 280 | 850 | 930 | 1000 | 8 | 2 | 20-φ27 | 5-15N | 2760 |
GOJ45 | 180 | 830 | 21010 | 850 | 1200-2500 | 4500-7000 | 1420 | 1020-1320 | 820 | 715 | 2000-3500 | 800 | 800 | 300 | 930 | 1020 | 1100 | 8 | 45 | 24-φ27 | 5-15N | 3450 |
GOJ90 | 200 | 1270 | 36000 | 1180 | 1500-3800 | 6000-12000 | 1870 | 1020-1770 | 1210 | 860 | 3000-10000 | 800 | 900 | 350 | 980 | 1050 | 1200 | 8 | 50 | 28-φ30 | 6-15N | 5035 |
GOJ110 | 230 | 1750 | 70000 | 1500 | 2000-8000 | 8000-30000 | 2880 | 1870-2650 | 1820 | 1120 | 6000-30000 | 1100 | 1200 | 500 | 1300 | 1470 | 1600 | 10 | 55 | 36-φ40 | 9-15N | 7150 |
注：1、h2轴伸尺寸，可根据设计需要改变，但订货时要注明，若搅拌装置有底轴承或中间轴承H可增长。
2、如需要其他搅拌器，请参照说明书。
