JPT渐开线圆柱齿轮减速器型式及尺寸

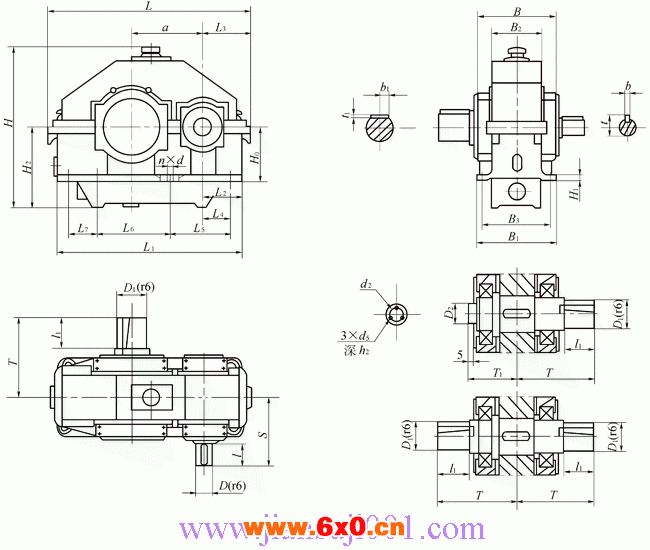

型号 | 外形尺寸及中心高 | B1 | B2 | L1 | L2 | L3 | H1 | 地脚尺寸 | |||||||||
a | Ho | H | L | B | d | n | B1 | L4 | L5 | L6 | |||||||
JPT400(1) | 400 | 450 | 900 | 1140 | 440 | 440 | 210 | 990 | 198 | 272 | 35 | M24 | 6 | 380 | 150 | 340 | 510 |
JPT500(1) | 300 | 550 | 1104 | 1380 | 530 | 530 | 250 | 1216 | 235 | 317 | 40 | M30 | 450 | 180 | 410 | 625 | |
JPT600(1) | 600 | 650 | 1320 | 1560 | 660 | 660 | 300 | 1410 | 250 | 375 | 48 | M36 | 570 | 195 | 500 | 735 |

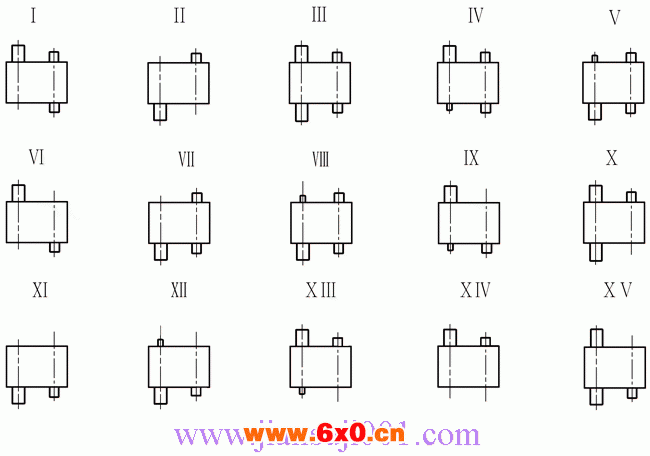

型号 | 高速轴 | S | S1 | 低速轴 | T | T1 | 装配形式Ⅳ、Ⅴ、Ⅷ、Ⅸ、Ⅺ、Ⅻ | 最大重量/kg | |||||||||
l | D | b | t | l1 | D1 | B1 | T1 | D1 | d2 | d3 | H2 | ||||||
JPT400(1) | 125 | 100 | 28 | 108 | 395 | 415 | 165 | 150 | 40 | 161 | 445 | 245 | 75 | 55 | M8 | 20 | 1029 |
JPT500(1) | 160 | 125 | 36 | 135 | 460 | 480 | 180 | 180 | 45 | 191 | 490 | 280 | 1883 | ||||
JPT600(1) | 180 | 150 | 40 | 139 | 565 | 585 | 200 | 220 | 50 | 234 | 590 | 355 | 2681 |

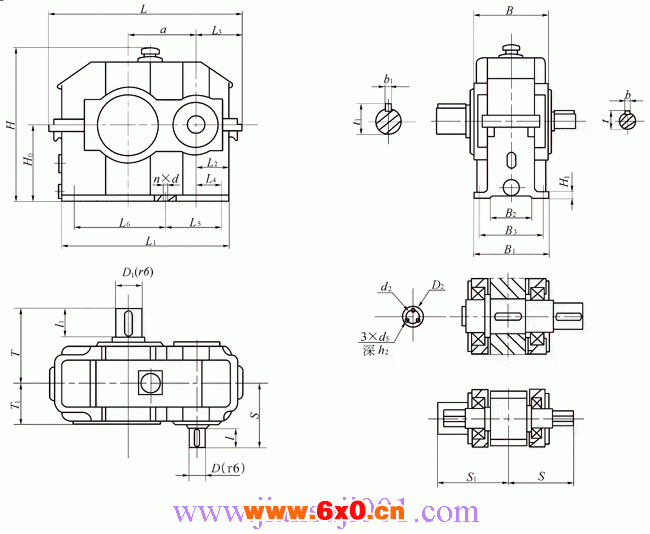

型号 | 外形尺寸及中心高 | B1 | B2 | L1 | L2 | L3 | H1 | H2 | 地脚尺寸 | ||||||||
a | Ho | H | L | B | d | n | B3 | L4 | L5 | ||||||||
JPT700(1) | 700 | 500 | 1590 | 1900 | 865 | 865 | 120 | 1755 | 325 | 396 | 80 | 785 | M42 | 8 | 740 | 210 | 530 |
JPT800(1) | 800 | 550 | 1778 | 2120 | 950 | 950 | 140 | 1980 | 360 | 429 | 90 | 885 | 810 | 580 | |||
JPT900(1) | 900 | 600 | 1985 | 2580 | 1055 | 1055 | 160 | 2225 | 405 | 482 | 100 | 1000 | M48 | 870 | 250 | 665 | |
JPT1000(1) | 1000 | 650 | 2261 | 2610 | 1100 | 1100 | 180 | 2460 | 445 | 520 | 118 | 1100 | 900 | 710 |
型号 | 地脚尺寸 | 高速轴 | S | 低速轴 | T | 装配形式Ⅳ、Ⅴ、Ⅷ、Ⅸ、Ⅺ、Ⅻ | 最大重量/kg | |||||||||||
L6 | L7 | l | D | b | t | l1 | D1 | b1 | T1 | T1 | D2 | d2 | d3 | h2 | ||||
JPT700(1) | 565 | 420 | 200 | 170 | 40 | 181 | 710 | 260 | 250 | 75 | 25 | 780 | 477 | 75 | 55 | M8 | 20 | 3780 |
JPT800(1) | 640 | 480 | 240 | 190 | 45 | 202 | 755 | 280 | 290 | 87 | 29 | 840 | 520 | 5132 | ||||
JPT900(1) | 645 | 550 | 260 | 220 | 50 | 234 | 870 | 320 | 320 | 96 | 92 | 935 | 570 | 6356 | ||||
JPT1000(1) | 710 | 600 | 280 | 250 | 56 | 266 | 915 | 350 | 360 | 108 | 36 | 995 | 590 | 7545 |

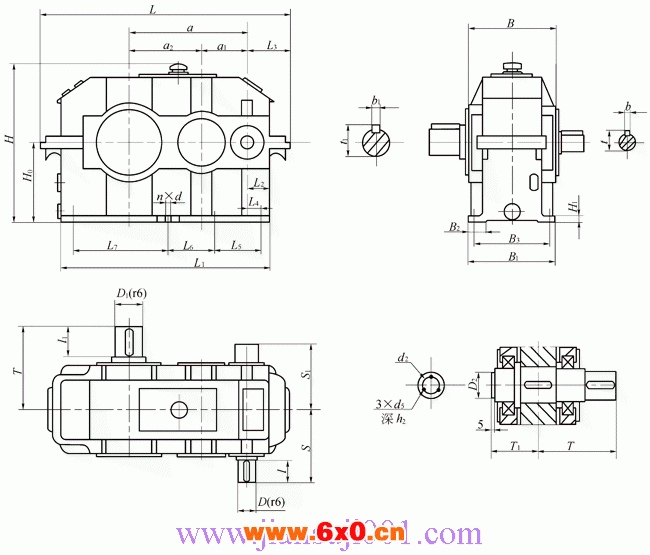

型号 | 外形尺寸及中心高 | B1 | B2 | L1 | L2 | L3 | H1 | 地脚尺寸 | ||||||||||
a | a1 | a2 | Ho | H | L | B | d | n | B3 | L4 | L6 | |||||||
JPT450(2) | 750 | 300 | 450 | 500 | 1020 | 1550 | 580 | 580 | 130 | 1340 | 150 | 265 | 40 | M24 | 8 | 470 | 70 | 200 |
JPT500(2) | 850 | 350 | 500 | 550 | 1132 | 1720 | 620 | 620 | 140 | 1510 | 170 | 275 | 530 | 75 | 225 | |||
JPT600(2) | 1000 | 400 | 600 | 650 | 1310 | 1990 | 765 | 765 | 130 | 1770 | 190 | 300 | 50 | M30 | 645 | 90 | 270 |
型号 | 地脚尺寸 | 高速轴 | S | S1 | 低速轴 | T | 装配形式Ⅳ、Ⅴ、Ⅷ、Ⅸ、Ⅺ、Ⅻ | 最大重量/kg | |||||||||||
L6 | L7 | l | D | b | t | l1 | D1 | b1 | t1 | T1 | D2 | d2 | d3 | h2 | |||||
JPT450(2) | 370 | 610 | 105 | 70 | 20 | 74.5 | 450 | 470 | 165 | 160 | 40 | 169 | 515 | 315 | 75 | 55 | M8 | 20 | 2200 |
JPT500(2) | 450 | 660 | 105 | 80 | 22 | 85 | 490 | 510 | 180 | 170 | 40 | 179 | 580 | 345 | 2800 | ||||
JPT600(2) | 490 | 810 | 125 | 95 | 25 | 100 | 580 | 610 | 200 | 190 | 45 | 200 | 640 | 410 | 4300 |

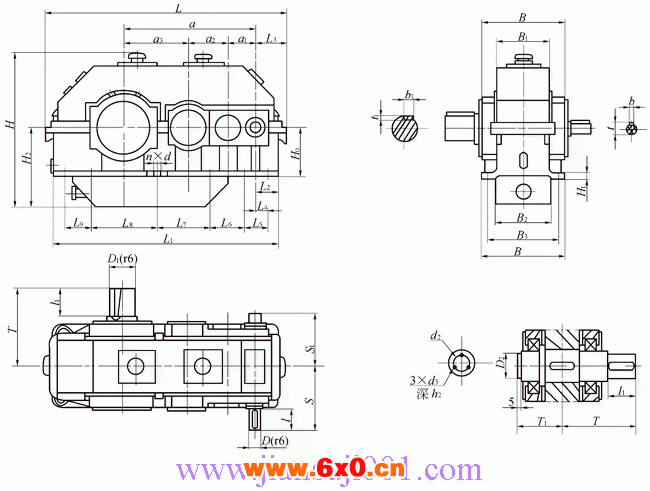

型号 | 外形尺寸及中心高 | B1 | B2 | L1 | L2 | L3 | H1 | 地脚尺寸 | ||||||||||
a | a1 | a2 | a3 | Ho | H | L | B | d | n | B3 | L4 | |||||||
JPT350(3) | 750 | 150 | 250 | 350 | 400 | 850 | 1390 | 520 | 520 | 105 | 1190 | 90 | 190 | 50 | M40 | 10 | 420 | 40 |
JPT450(3) | 950 | 200 | 300 | 450 | 500 | 1055 | 1705 | 615 | 615 | 120 | 1505 | 115 | 215 | 55 | 515 | 60 | ||
JPT500(3) | 1100 | 250 | 350 | 500 | 550 | 1250 | 1920 | 675 | 675 | 135 | 1720 | 130 | 230 | 60 | M50 | 565 | 75 | |
JPT600(3) | 1250 | 250 | 400 | 600 | 650 | 1355 | 2160 | 830 | 830 | 140 | 1960 | 130 | 230 | 60 | 700 | 75 |
型号 | 地脚尺寸 | 高速轴 | S | S1 | 低速轴 | |||||||||
L5 | L6 | L7 | L8 | l | D | b | t | L2 | D1 | b1 | t1 | |||
JPT350(3) | 100 | 180 | 320 | 400 | 55(70) | 30 | 8 | 33 | 355 | 390 | 140 | 120 | 32 | 127 |
JPT450(3) | 150 | 220 | 380 | 465 | 55 | 35 | 10 | 38 | 402.5 | 435 | 165 | 140 | 36 | 148 |
JPT500(3) | 175 | 300 | 400 | 535 | 70 | 50 | 14 | 53.5 | 447.9 | 480 | 180 | 170 | 40 | 179 |
JPT600(3) | 175 | 300 | 550 | 500 | 70 | 50 | 14 | 53.5 | 525 | 551 | 200 | 200 | 45 | 185 |
型号 | T | 装配型式Ⅳ、Ⅴ、Ⅷ、Ⅸ、Ⅺ、Ⅻ、ⅩⅢ | 大重量 kg | ||||
T1 | D2 | d2 | d5 | h2 | |||
JPT350(3) | 480 | 298 | 75 | 55 | M8 | 20 | 1412 |
JPT450(3) | 553 | 325 | 2456 | ||||
JPT500(3) | 598 | 355 | 3570 | ||||
JPT600(3) | 721 | 441 | 4947 |

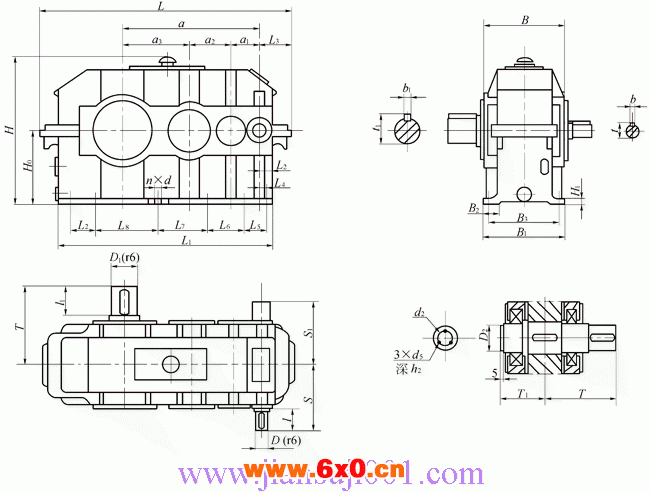

型号 | 外形尺寸及中心高 | B1 | B2 | L1 | L2 | L3 | H1 | H2 | 地脚尺寸 | ||||||||
a | a1 | a2 | a3 | Ho | H | L | B | d | n | ||||||||
JPT700(3) | 1450 | 300 | 450 | 700 | 500 | 1605 | 2630 | 1015 | 525 | 615 | 2420 | 235 | 95 | 9090 | 785 | M36M | 13 |
JPT800(3) | 1650 | 350 | 500 | 800 | 550 | 1802 | 2970 | 1120 | 535 | 679 | 2764 | 262 | 103 | 100 | 885 | M42 | |
JPT900(3) | 1900 | 400 | 600 | 900 | 600 | 2006 | 3345 | 1260 | 670 | 780 | 3175 | 280 | 110 | 118 | 1000 | M42 | |
JPT1000(3) | 2150 | 450 | 700 | 1000 | 650 | 2195 | 3735 | 1300 | 770 | 874 | 3499 | 307 | 118 | 123 | 1100 | M48 |
型号 | 地脚尺寸 | 高速轴 | S | S1 | 低速轴 | |||||||||||
B3 | L4 | L5 | L6 | L7 | L8 | L9 | l | D | b | t | l1 | D1 | b1 | |||
JPT700(3) | 915 | 120 | 240 | 360 | 620 | 105 | 425 | 105 | 50 | 14 | 53.5 | 585 | 462.5 | 240 | 240 | 72 |
JPT800(3) | 1000 | 140 | 280 | 420 | 690 | 670 | 485 | 105 | 70 | 20 | 76 | 650 | 505 | 260 | 290(250) | 81(75) |
JPT900(3) | 1140 | 150 | 300 | 500 | 775 | 825 | 440 | 105 | 75 | 20 | 81 | 690 | 545 | 280(340) | 300(280) | 90(84) |
JPT1000(3) | 1170 | 160 | 360 | 580 | 880 | 860 | 500 | 115 | 90 | 25 | 95 | 785 | 620 | 350 | 340 | 102 |
型号 | 低速轴 | T | 装配形式Ⅳ、Ⅴ、Ⅷ、Ⅸ、Ⅺ、Ⅻ | 最大重量/kg | ||||
L1 | T1 | D2 | d2 | d5 | h2 | |||
JPT700(3) | 24 | 830 | 551 | 75 | 55 | M8 | 20 | 8000 |
JPT800(3) | 27(25) | 905 | 603 | 9753 | ||||
JPT900(3) | 30(28) | 990(1050) | 680 | 11890 | ||||
JPT1000(3) | 34 | 1135 | 733 | 16670 |
, , %">
