JB/T10243—2001规定的KPTH渐开线圆柱齿轮减速器主要用于矿井提升机，也可用于冶金、水泥、化工、建材、能源及轻工等机械设备的传动中。高速轴转速不大于1000r/min。减速器工作环境温度为-40～45℃，低于8℃时需增设加热装置，高于35℃时增设冷却装置。可正反两向运转，减速器在安装使用之前或停机超过4h必须进行空负荷运转，在确认噪声、振动、润滑正常方可加载使用。

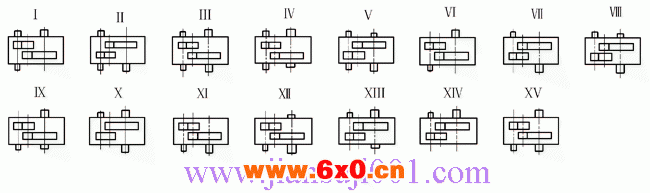

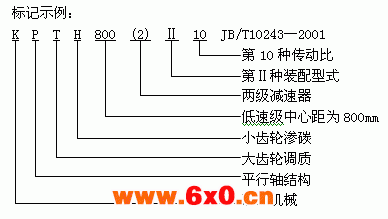

1．型式和标记示例
2．中心距和公称传动比
减速器中心距（mm）
低速级a2 | 710 | 800 | 900 | 1000 | 1120 | 1250 |
高速级a1 | 500 | 560 | 630 | 710 | 800 | 900 |
总中心距a | 1210 | 1360 | 1530 | 1710 | 1920 | 2150 |
减速器的公称传动比
传动比代号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
公称传动比i | 7.1 | 8 | 9 | 10 | 11.2 | 12.5 | 14 | 16 |
传动比代号 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | — |
公称传动比i | 18 | 20 | 22.4 | 25 | 28 | 31.5 | 35.5 | — |
