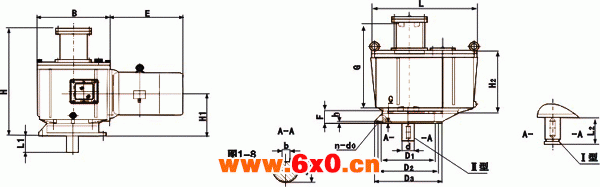

LFY型两级立式法兰式硬齿面减速机外形尺寸
型号 | 轴径 d | 外形尺寸 | 安装尺寸 | 减速机 自重 | |||||||||||||||||
B | H | H1 | H2 | G | L | E | D1(H8) | D2 | D3 | C | h | f | n | do | L1 | L2 | B | T | |||
150 | 50k6 | 495 | 645 | 235 | 333 | 500 | 520 | 320-395 | 240 | 300 | 336 | 5 | 16 | 60 | 6 | 14 | 82 | 100 | 14 | 44.5 | 272 |
175 | 60k6 | 508 | 658 | 241 | 343 | 522 | 550 | 395-435 | 280 | 348 | 388 | 5 | 18 | 65 | 8 | 18 | 105 | 130 | 18 | 53 | 350 |
200 | 70m6 | 540 | 640 | 260 | 360 | 500 | 626 | 395-535 | 320 | 360 | 400 | 5 | 18 | 75 | 8 | 18 | 105 | 130 | 20 | 62.5 | 440 |
250 | 100m6 | 556 | 805 | 340 | 415 | 595 | 790 | 490-665 | 360 | 440 | 480 | 6 | 28 | 120 | 12 | 18 | 130 | 170 | 28 | 90 | 736 |
300 | 110m6 | 660 | 960 | 430 | 460 | 650 | 890 | 505-845 | 530 | 590 | 640 | 10 | 30 | 180 | 12 | 22 | 170 | 200 | 28 | 100 | 1155 |
355 | 120m6 | 740 | 1030 | 500 | 520 | 730 | 1010 | 710-1025 | 640 | 720 | 780 | 10 | 40 | 220 | 12 | 27 | 170 | 200 | 32 | 109 | 1950 |
400 | 140m6 | 880 | 1150 | 565 | 610 | 800 | 1200 | 820-1350 | 700 | 760 | 820 | 10 | 45 | 250 | 12 | 30 | 180 | 225 | 36 | 128 | 2670 |
