RV4型减速机外形及安装尺寸

来源：网络作者：网络转载 2019-10-01 阅读：470

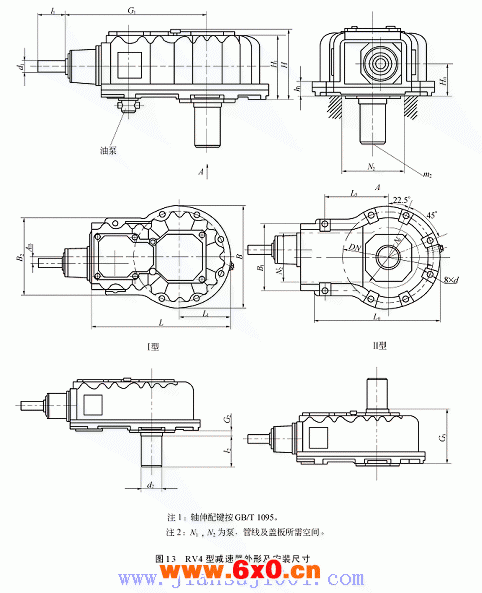

3.3.10 RV4型减速器外形及安装尺寸如图13、表18所示。

PR模块式齿轮减速器

表18 RV4型减速器外形及安装尺寸

mm

规格		L	B			H		H₁		H₀		A_B		L₁		G₁		输入轴
																		i		d₁		l₁		i			d₁		l₁
04		816	560			≈400		338		188		78		280		691		≤180		45m6		110		≥200			35m6		80
05		886	620			≈400		338		188		78		310		731		≤160		45m6		110		≥180			35m6		80
06		945	670			≈500		435		240		79		335		810		≤140		45m6		110		≥160			35m6		80
07		1035	750			≈600		435		240		79		375		860		≤180		45n6		110		≥200			35m6		80
07a		1109	810			≈600		450		245		97		405		944		≤250		55n6		110		≥280			45m6		110
08		1214	840			≈600		450		245		97		420		1004		≤280		55n6		110		≥315			45m6		110
09		1305	900			≈650		580		315		99		450		1100		≤112		70m6		140		≥125			55m6		110
10		1500	1000			≈700		635		350		133		500		1315		≤160		85m6		170		≥180			70m6		140
11		1700	1200			≈700		635		350		133		600		1415		≤200		85m6		170		≥224			70m6		140
规格	输出轴										底座和地脚螺栓																	质量kg
	d₂			L₂	G₂		G₃		m₂		L₀		B₂		d		DN		B₁		L_S		h₁		N₁	N₂
04	110n6			210	35		440		M24		695		440		M24		500		380		375		70		350	280		≈498
05	130n6			250	35		440		M24		770		440		M24		570		390		410		70		400	280		≈622
06	140n6			250	35		515		M30		890		540		M30		590		460		500		85		400	320		≈830
07	160n6			300	35		600		M30		980		630		M30		670		540		550		85		480	320		≈950
07a	160n6			300	40		600		M30		980		630		M30		730		540		550		85		560	380		≈1085
08	180n6			300	40		600		M30		1040		650		M36		740		560		610		100		560	380		≈1460
09	200n6			350	40		670		2M24		1170		730		M36		800		630		660		100		600	460		≈1930
10	220n6			350	40		740		2M24		1360		860		M42		900		760		800		120		700	580		≈3000
11	240n6			350	40		740		2M30		1560		860		M42		1100		760		900		120		840	580		≈3660
