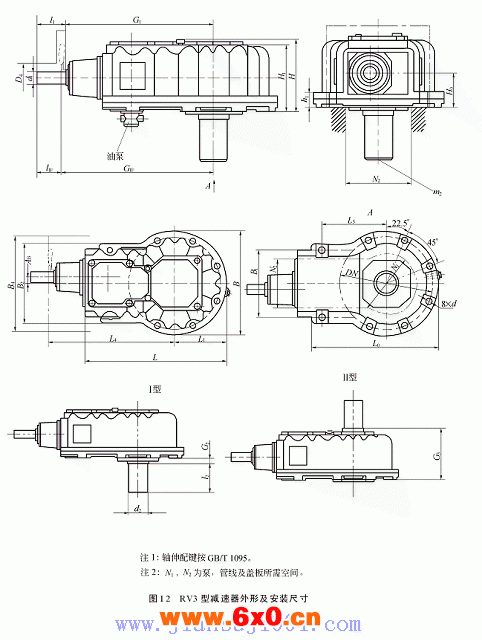

3.3.10 RV3型减速器外形及安装尺寸如图12、表17所示。

表17 RV3型减速器外形及安装尺寸

规格	L		B		H			H₁		H₀		A_B	L₁		G₁		输入轴										输入轴
																	i		d₁		l₁		l_1F		G_1F		i		d₁			l₁	l_1F		G_1F
02	618		430		≈300			248		140		0	215		558		≤45		45m6		110		82		586		≥50		35m6			110	82		586
03	672		470		≈360			306		164		23	235		598		≤50		45m6		110		82		626		≥56		35m6			110	82		626
04	816		560		≈400			338		188		35	280		691		≤45		55m6		110		82		719		≥50		45m6			110	82		719
05	886		620		≈400			338		188		35	310		731		≤56		55m6		110		82		759		≥63		45m6			110	82		759
06	945		670		≈500			435		240		44	335		810		≤40		70m6		140		105		845		≥45		55m6			110	82		838
07	1035		750		≈600			435		240		44	375		860		≤56		70n6		140		105		895		≥63		55m6			110	82		888
07a	1109		810		≈600			450		245		51	405		944		≤50		85n6		170		130		984		≥56		70m6			140	105		979
08	1214		840		≈600			450		245		51	420		1004		≤45		85n6		170		130		1044		≥50		70m6			140	105		1039
09	1305		900		≈650			580		315		70	450		1100		≤45		95m6		170		130		1140		≥50		85m6			170	130		1140
10	1500		1000		≈700			635		350		77	500		1315		≤45		110n6		210		165		1360		≥50		95m6			170	130		1355
11	1700		1200		≈700			635		350		77	600		1415		≤50		110n6		210		165		1460		≥56		95m6			170	130		1455
规格		输出轴									底座和地脚螺栓																	风扇						质量kg
		d₂		L₂		G₂	G₃		m₂		L₀			B₂		d		DN		B₁		L_S	h₁	N₁		N₂		D₄		B₄	L₄
02		85m6		170		35	325		M16		605			360		M20		380		310		370	63	280		200		150		400	598			≈252
03		100m6		210		35	400		M20		630			370		M20		420		320		320	63	300		260		150		410	638			≈352
04		110n6		210		35	440		M24		695			440		M24		500		380		375	70	350		280		150		480	730			≈510
05		130n6		250		35	440		M24		770			440		M24		570		390		410	70	400		280		150		480	770			≈630
06		140n6		250		35	515		M30		890			540		M30		590		460		500	85	400		320		200		610	858			≈868
07		160n6		300		35	600		M30		980			630		M30		670		540		550	85	480		320		200		610	908			≈968
07a		160n6		300		40	600		M30		980			630		M30		730		540		550	85	560		380		220		670	998			≈1130
08		180n6		300		40	600		M30		1040			650		M36		740		560		610	100	560		380		220		690	1058			≈1520
09		200n6		350		40	670		2M24		1170			730		M36		800		630		660	100	600		460		220		770	1144			≈2020
10		220n6		350		40	740		2M24		1360			860		M42		900		760		800	120	700		580		250		900	1375			≈3120
11		240n6		350		40	740		2M30		1560			860		M42		1100		760		900	120	840		580		250		900	1475			≈3780

RV3型减速机外形及安装尺寸
