PV3型减速机外形及安装尺寸

来源：网络  作者：网络转载   2019-10-01 阅读：713

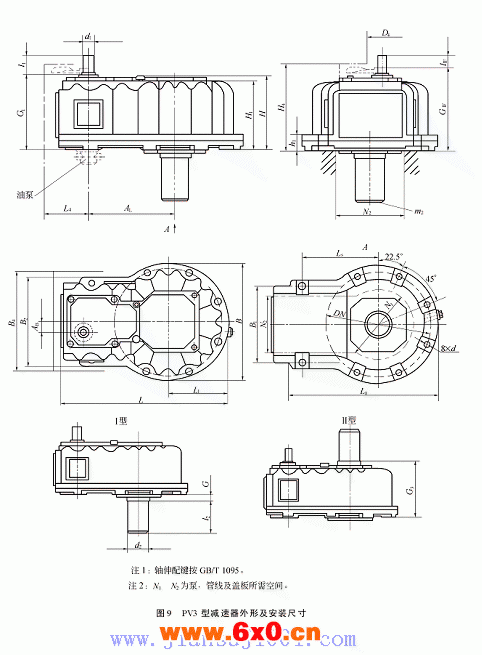

            PV3型减速器外形及安装尺寸如图9、表14所示。

PR模块式齿轮减速器
表14  PV3型减速器外形及安装尺寸
mm
规格
L
B
H
H1
AL
AB
L1
输入轴
输出轴
d1
l1
G1
l1F
G1F
d2
l2
G2
G3
m2
03
672
470
≈360
306
348
67
235
40m6
110
359
82
387
100m6
210
35
384
M20
04
816
560
≈400
338
411
78
280
50m6
110
383
82
411
110n6
210
35
420
M24
05
886
620
≈400
338
451
78
310
50m6
110
383
82
411
130n6
250
35
420
M24
06
945
670
≈500
435
485
79
335
65m6
170
495
130
535
140n6
250
35
515
M30
07
1035
750
≈600
435
535
79
375
65n6
170
495
130
535
160n6
300
35
600
M30
07a
1109
810
≈600
450
574
97
405
65n6
170
495
130
535
160n6
300
40
600
M30
08
1214
840
≈600
450
634
97
420
65n6
170
495
130
535
180n6
300
40
600
M30
09
1305
900
≈650
580
675
99
450
85n6
170
630
130
670
200n6
350
40
670
2M24
10
1500
1000
≈700
635
780
133
500
190n6
170
685
130
725
220n6
350
40
740
2M24
11
1700
1200
≈700
635
880
133
600
190n6
170
685
130
725
240n6
350
40
740
2M30
规格
底座和地脚螺栓
风扇
质量
kg
L0
B2
d
DN
B1
LS
h1
N1
N2
D4
B4
H4
03
630
370
M20
420
320
320
63
300
260
130
410
398
≈325
04
695
440
M24
500
380
375
70
350
280
150
480
422
≈465
05
770
440
M24
570
390
410
70
400
280
150
480
422
≈590
06
890
540
M30
590
460
500
85
400
320
200
610
548
≈790
07
980
630
M30
670
540
550
85
480
320
200
610
548
≈910
07a
980
630
M30
730
540
550
85
560
380
200
670
548
≈1030
08
1040
650
M36
740
560
610
100
560
380
200
690
548
≈1415
09
1170
730
M36
800
630
660
100
600
460
220
770
685
≈1870
10
1360
860
M42
900
760
800
120
700
580
220
900
740
≈2890
11
1560
860
M42
1100
760
900
120
840
580
220
900
740
≈3550
