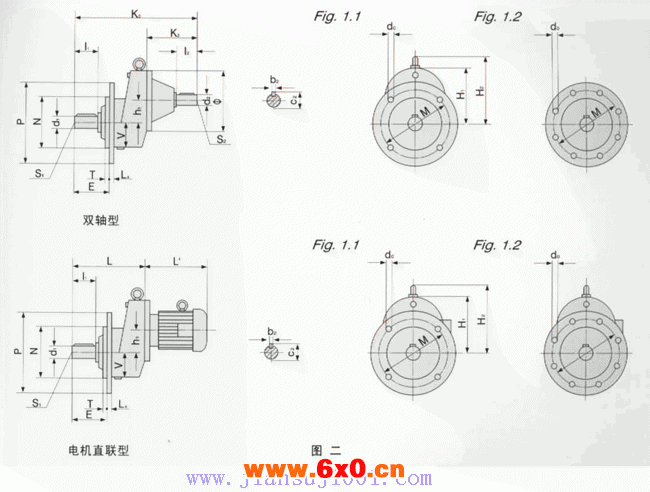

TAF-D型齿轮减速器外形及安装尺寸
表4
机座号 | 安装尺寸 | 输出轴轴伸尺寸 | 输入轴轴伸尺寸 | 外形尺寸 | |||||||||||||||||||||||
P | M | N | E | T | La | K0 | K2 | d0 | fig | d1 | b1 | c1 | I1 | S1 | d2 | b2 | C2 | I2 | S2 | L | h1 | V | H1 | H2 | Ф | L, | |
TAF80D | 200 | 165 | 130 | 65 | 3.5 | 12 | 290 | 120 | 11 | 1.1 | 25k6 | 8 | 28 | 50 | M10 | 19k6 | 6 | 21.5 | 40 | M6 | 170 | 60 | 69 | 140 | - | 160 | 根 据 电 动 机 确 定 |
TAF90D | 250 | 215 | 180 | 90 | 4 | 15 | 370 | 140 | 14 | 1.1 | 40k6 | 12 | 43 | 80 | M16 | 24k6 | 8 | 27 | 50 | M8 | 230 | 74 | 84 | 174 | 218 | 200 | |
TAF100D | 350 | 300 | 250 | 100 | 5 | 18 | 430 | 180 | 18 | 1.1 | 45k6 | 14 | 48.5 | 90 | M16 | 28k6 | 8 | 31 | 60 | M10 | 250 | 95 | 105 | 220 | 265 | 250 | |
TAF140D | 450 | 400 | 350 | 130 | 5 | 22 | 597 | 270 | 18 | 1.2 | 60m6 | 18 | 64 | 120 | M20 | 42k6 | 12 | 45 | 110 | M16 | 327 | 130 | 145 | 305 | 357 | 350 |
