TA-D型齿轮减速机外形及安装尺寸

来源：网络作者：网络转载 2019-10-01 阅读：804

（四）外形及安装尺寸

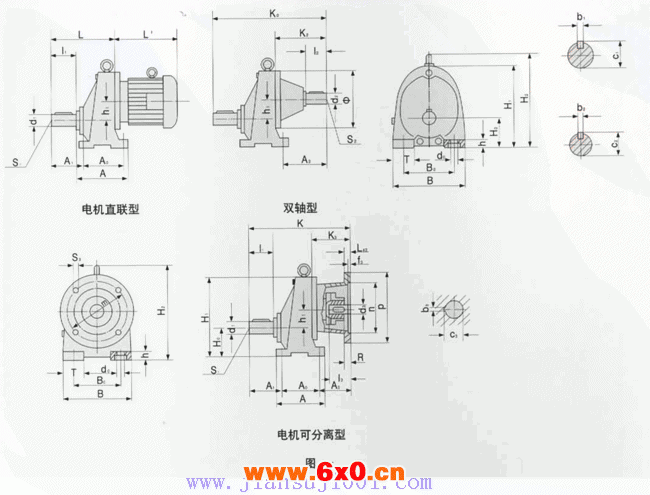

TA-D型齿轮减速器外形及安装尺寸

TA-D型齿轮减速器外形及安装尺寸

表3

机座号	安装尺寸							输出轴轴伸尺寸					外形尺寸
机座号	H₀	A₀	B₀	A₁	A₂	Ф	d₀	d₁	b₁	c₁	I₁	S₁	L	A	B	H₁	T	h	H₂	h₁	K₀	K₂	L¹
TA80D	80	120	135	75	95	160	14	25k6	8	28	50	M10	170	155	180	220	45	20	-	60	290	120	根据电机确定
TA90D	90	150	170	105	115	200	18	40k6	12	43	80	M16	230	190	230	264	60	25	308	74	370	140
TA100D	100	160	215	120	150	250	18	45k6	14	48.5	90	M16	250	210	290	320	75	35	365	95	430	180
TA140	140	210	310	152	350	350	22	60m6	18	64	120	M20	327	270	400	445	90	45	495	130	597	270

续表

机座号	安装尺寸						输入轴轴伸尺寸									外形尺寸				对应的电机规格
	P	m	n	L_a3	f₃	S³	d₃	b₃	c₃	l₃	d₂	b₂	c₂	l₂	S₂	K₃	A₃	R	K
TA80D	140	115	95	9	3.5	M8	11	4	12.8	23	19K6	6	21.5	40	M6	94.5	69.5	-	264.5	Y63
																				Y71
	160	130	110	10	4		14	5	16.3	30						114	84	-	279	Y80
	200	165	130	12	4.5	M10	19	6	21.8	40						124	99		294	Y90
							24	8	27.3	50
	250	215	180	15	5	M12	28	8	31.3	60						172	147	-	342	Y100
																				Y112
TA90D	140	115	95	9	3.5	M8	11	4	12.8	23	24K6	8	27	50	M8	87.5	62.5	-	317.5	Y63
																				Y71
	160	130	110	10	4		14	5	16.3	30						107	77	-	332	Y80
	200	165	130	12	4.5	M10	19	6	21.8	40						117	92		347	Y90
							24	8	27.3	50
	250	215	180	15	5	M12	28	8	31.3	60						164	139	-	394	Y100、Y112
	300	265	230	16	5	M12	38	10	41.3	80						190	165	9	420	Y132
TA100D	200	165	130	12	4.5	M10	19	6	21.8	40	28K6	8	31	60	M10	97	67	-	347	Y80
							24	8	27.3	50						112	82		362	Y90
	250	215	180	15	5	M12	28	8	31.3	60						159	129	-	409	Y100、Y112
	300	265	230	16	5	M12	38	10	41.3	80						185	155	9	435	Y132S
					6	M12										249	219	11	499	Y132M
	350	300	250	18	6	M16	42	12	45.3	110						279	249	33	529	Y160
TA140D	250	215	180	15	5	M12	28	8	31.3	60	42K6	12	45	110	M16	148	113	-	475	Y100、Y112
	300	265	230	16	6	M12	38	10	41.3	80						174	139	9	501	Y132S Y132M
	350	300	250	18	6	M16	42	12	45.3	110						268	233	33	595	Y160
							48	14	51.8							304	269	22.5	631	Y180
