TCS型垂直轴轴装减速机外形及安装尺寸

来源：网络  作者：网络转载   2019-10-01 阅读：105




       三、技术参数及外形尺寸

            1.外形及安装尺寸

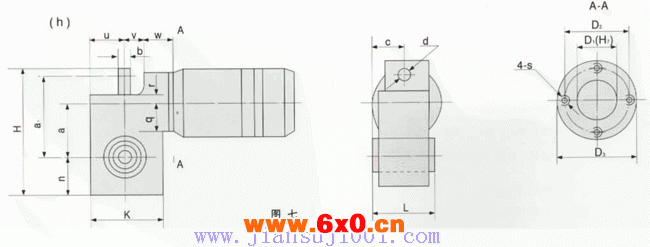

TCS型垂直轴轴装减速器
表6
机座号
L
K
H
C
U
W
V
a
a1
n
q
r
d
b
D1
D2
D3
S
重量Kg
TCS10
208
274
490
104
137
40
125
225
325
127
86
56
22
26
132
152
172
M12
75
TCS12
255
346
612
127.5
173
45
150
280
406
160
101.5
70
26
36
160
180
203
M16
142
TCS16
264
400
760
132
200
55
180
355
485
220
104
85
34
46
160
180
208
M16
210
TCS20
318
500
930
159
250
55
220
470
625
250
140
100
40
50
210
180
280
M16
350
TCS25
356.5
620
1160
178.25
350
75
275
580
777
310
180
125
40
70
240
240
320
M20
820

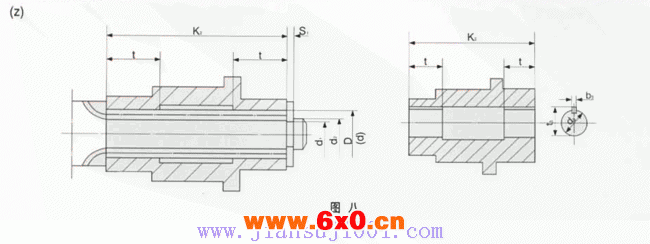

      空心输出轴联接尺寸
TCS型垂直轴轴装减速器

机座代号
花键
平键
花键副
内花键大径D
外花键大径d
k2
t
S1
d1
d2
d3
b3
t3
10
INT/EXT31Z×2m×30p×6H/6h
65
64
208
60
2
57
60
50
14
53.8
12
INT/EXT35Z×3m×30p×6H/6h
85.5
84
255
65
2.5
75
78
60
18
64.4
16
INT/EXT35Z×3m×30p×6H/6h
109.5
108
264
75
2.5
96.5
100
90
25
95.4
20
318
85
2.5
96.5
100
100
28
106.4
25
356.5
95
2.5
96.5
100
100
28
106.4

      用户根据需要,从表中可选 用小一号或更小的花键副
