TC型平行轴齿轮减速机外形及安装尺寸

来源：网络作者：网络转载 2019-10-01 阅读：875

〈五〉外形及安装尺寸

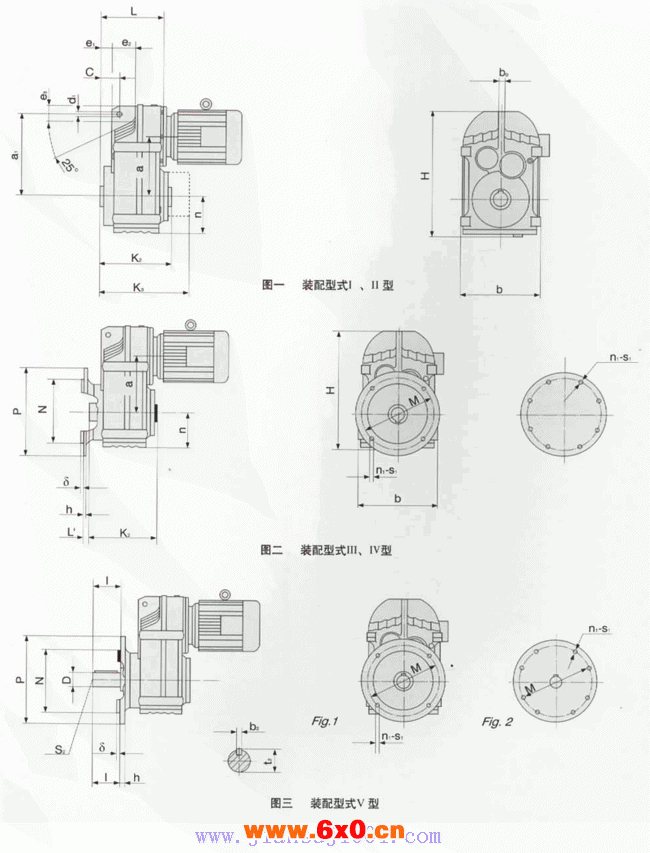

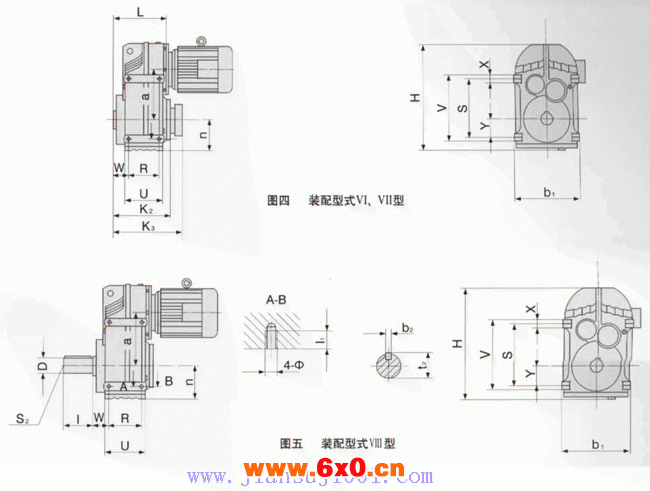

TC型平行轴齿轮减速器外形及安装尺寸

TC型平行轴齿轮减速器

TC型平行轴齿轮减速器

表4

尺寸机座号	a	H ~	a₁	b	b₀	c	d₁	L	L^,	K₂	K₃ ~	e₁	e₂	e₃	n ~	δ	h	n₁	S₁	S₂
04	112	252	158	170	12	31.5	14	110	24	123	175	15	46	30	76	3.5	10	4	9	M10
06	128.1	275	175	185	20	32	14	140	25	161	210	12	75	22	80	3.5	12	4	11	M10
08	160	358	230	220	20	41	20	167	23	188	245	18	74	40	97	4	15	4	13.5	M16
10	200	452	297	275	25	50	22	193	37	208	268	13	84	49	127	4	16	4	13.5	M16
12	250	566	360	346	30	62	22	230	30	255	315	17	98	57	160	5	18	8	17.5	M20
14	285	625	395	405	30	70	26	275	41.5	305	360	34	104	88	178	5	22	8	17.5	M20
16	315	715	440	455	40	88	40	335	41	353	420	52	105	90	220	5	22	8	17.5	M24
20	382.6	856	550	535	50	110	40	385	51	413	488	66	125	138	237	5	25	8	17.5	M24
25	500	1050	690	625	60	120	40	430	-	450	525	75	150	150	284	-	-	-	-	-

续表

尺寸机座号	P	M	N	D	I	b₂	t₂	4-Ф	I₁	R	S	U	V	W	X	Y	b₁	重量
04	160	130	110	25	50	8	28	4-M8	11	77	115	95	135	22.5	20	31	165	22
06	200	165	130	30	60	8	33	4-M10	15	93	145	111	165	31	20	45	180	28
08	250	215	180	40	80	12	43	4-M12	18	112	190	132	215	38	25	60	212	45
10	300	265	230	50	100	14	53.5	4-M16	25	140	240	165	275	37.5	35	70	270	75
12	350	300	250	60	120	18	64	4-M16	25	165	310	215	350	43	40	100	340	145
14	450	400	350	70	140	20	74.5	4-M20	28	205	350	275	400	50.5	50	120	400	190
16	450	400	350	90	170	25	95	4-M24	36	220	400	350	460	71.5	60	125	450	210
20	550	500	450	110	210	28	116	4-M30	45	270	450	320	420	81	70	142	530	350
25	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	785

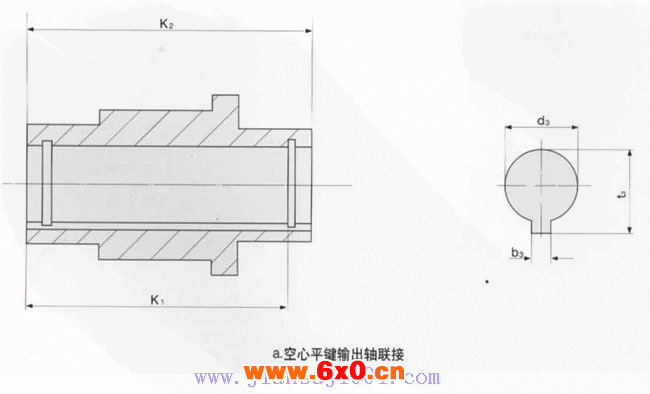

空心轴输出轴联接尺寸

TC型平行轴齿轮减速器

TC型平行轴齿轮减速器

表5

机座代号	K₁	K₂	K₃	t	t^I	S₁	d₃	d₃^I	b₃	t₃	d₄	d₁	d₂	内花键	外花键	花键副 INT/EXT
机座代号	K₁	K₂	K₃	t	t^I	S₁	d₃	d₃^I	b₃	t₃	d₄	d₁	d₂	大径D	大径d	花键副 INT/EXT
04	105	123	155	20	40	1.2	30	30	8	33.3	M10	28.6	30	35	34	16Z×2m×30P×6H/6h
06	140	161	205	20	50	1.5	35	35	10	38.3	M12	37.5	40	45	44	21Z×2m×30P×6H/6h
08	160	188	245	20	60	1.5	40	40	12	43.3	M16	42.5	45	51	50	24Z×2m×30P×6H/6h
10	175	208	252	25	55	2	50	50	14	53.8	M16	57	60	65	64	31Z×2m×30P×6H/6h
12	222	255	300	25	65	2.5	60	65	18	64.4	M20	75	78	85.5	84	27Z×3m×30P×6H/6h
14	270	305	360	50	70	2.5	70	75	20	74.9	M20	81.5	85	94.5	93	30Z×3m×30P×6H/6h
16	315	353	410	60	90	2.5	90	95	25	95.4	M24	96.5	100	109.5	108	35Z×3m×30P×6H/6h
20	375	413	488	60	120	2.5	100	105	28	106.4	M24	96.5	100	109.5	108
25	410	450	535	60	160	2.5	100	105	28	106.4	M24	96.5	100	109.5	108

用户可根据需要，从表中选用小一号或更小的花键副
