<四>输出轴联接尺寸

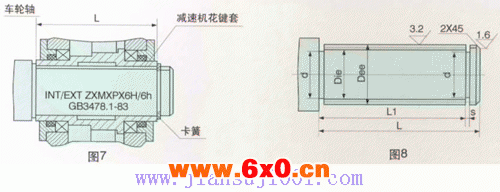

1、花键轴（H）

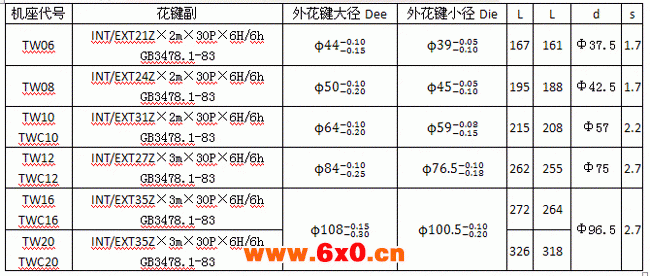

注：用户可以根据需要，从表中选用小一号或更小的花键副。

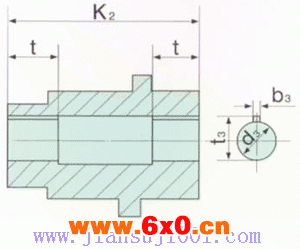

2、空心平键轴（P）
机座代号 | K2 | t | d3H7 | b3 | t3 |
08 | 188 | 55 | 40 | 12 | 43.3 |
10 | 208 | 60 | 50 | 14 | 53.8 |
12 | 255 | 65 | 60 | 18 | 64.4 |
16 | 264 | 75 | 90 | 25 | 95.4 |
20 | 318 | 85 | 100 | 28 | 106.4 |
25 | 356.5 | 95 | 100 | 28 | 106.4 |
机座代号 | K2 | t | d3H7 | b3 | t3 |
08 | 188 | 55 | 40 | 12 | 43.3 |
10 | 208 | 60 | 50 | 14 | 53.8 |
12 | 255 | 65 | 60 | 18 | 64.4 |
16 | 264 | 75 | 90 | 25 | 95.4 |
20 | 318 | 85 | 100 | 28 | 106.4 |
25 | 356.5 | 95 | 100 | 28 | 106.4 |
